AutoCAD UI

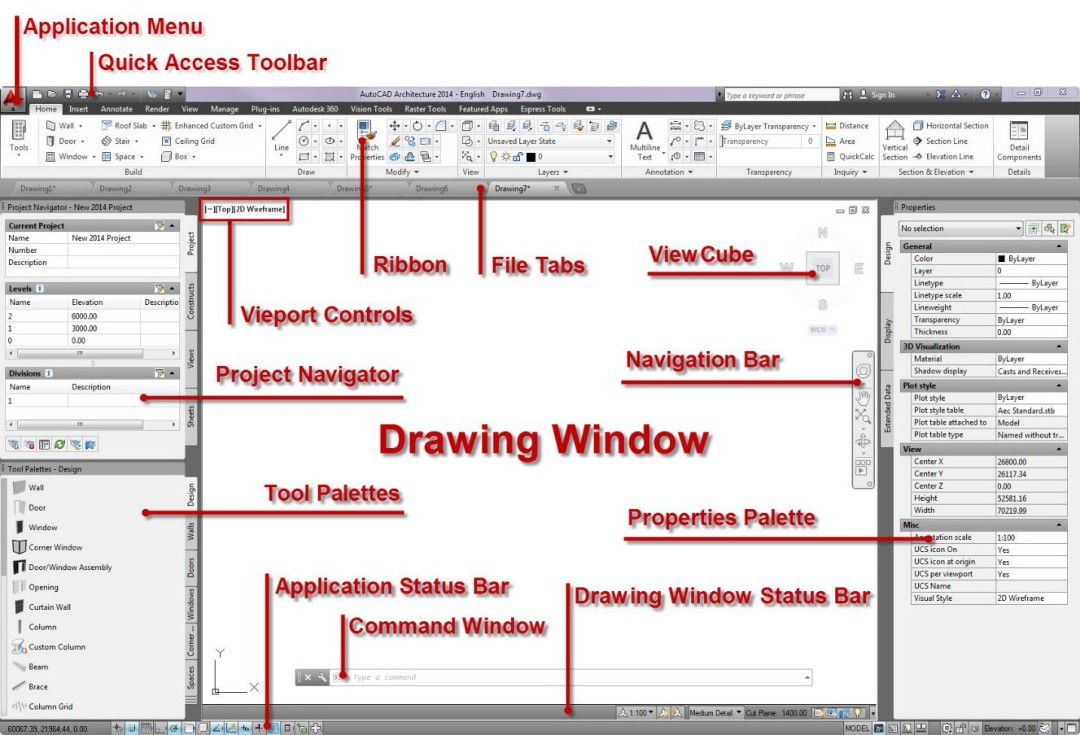

下图介绍用户界面每个区域的名称：

此图来源于ATTILA G. HORVATH。

应用状态栏

栅格显示 F7

在绘制窗口是否显示栅格。

正交模式 F8

在该模式下，鼠标移动只能沿水平或竖直方向移动。

极轴追踪 F10

增量角

90 45 30这些数值都是增量角的角度值。

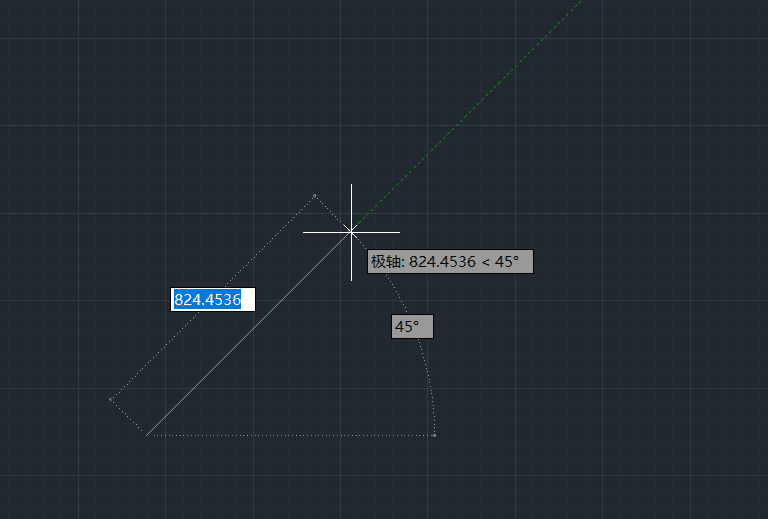

增量角改为45°后，F2输入L + Enter进入直线绘制，直线转动45°时会出现如下图所示的绿色虚线

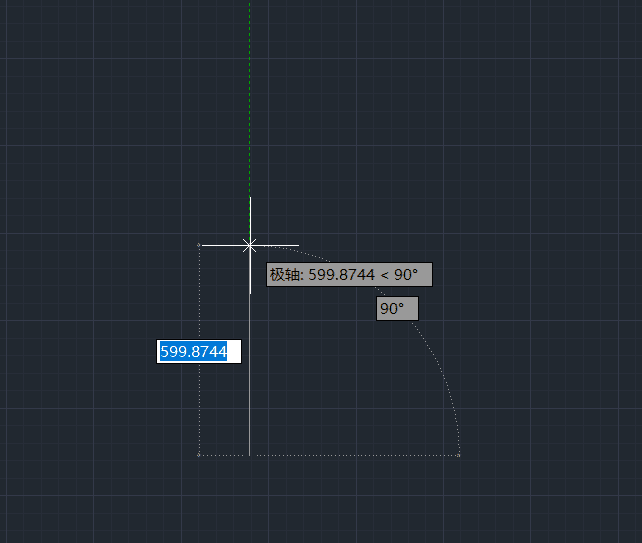

这代表了转动到45°了。同理转动到90°也会出现绿色虚线提示你此时转动到90°，如下图所示：

附加角

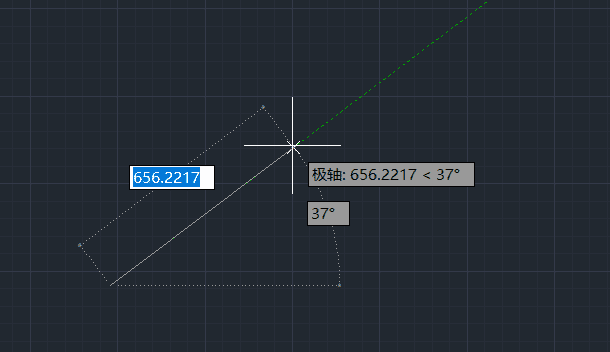

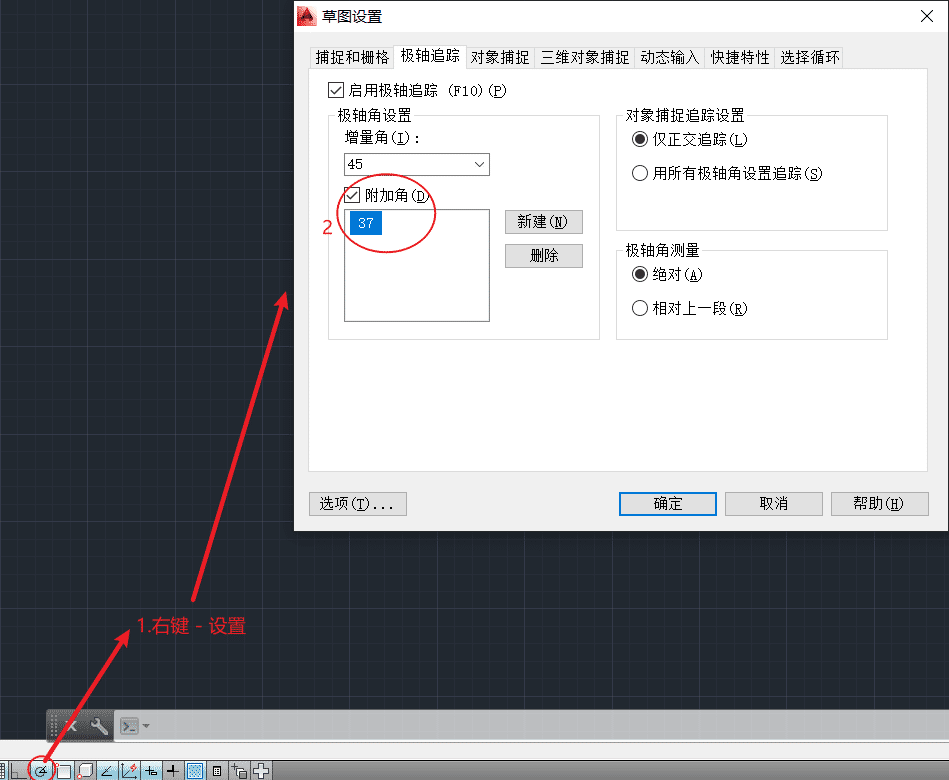

此时附加角设置为37°，在绘制直线时鼠标转动到37°会出现如图所示的绿色虚线提示：

捕捉模式 F9

捕捉模式用于捕捉栅格端点。

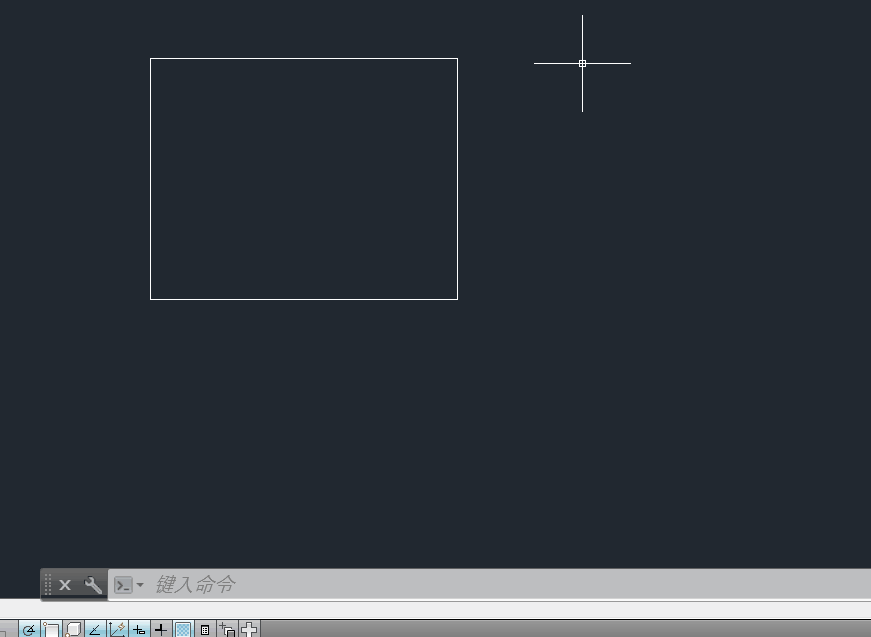

对象捕捉 F3

开启对象捕捉后，鼠标会捕捉在图形上的特性点上。

矩形等分线案例

矩形定数等分步骤

  1. F2输入REC + Enter进入矩形绘制，绘制一个矩形。

  2. 选中矩形，F2后输入X + Enter，进入Explolde命令

  3. 选中Explolde对象为矩形上长边，然后输入DIV + Enter

  4. 输入3将矩形分为3段。

提示：如果绘制的矩形的线段看起来不是直的，可以在输入REC后，界面中先确定一个点，然后输入R，输入0就可以了。

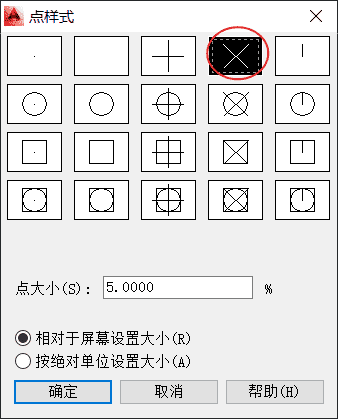

工具栏中打开点样式：格式 -> 点样式

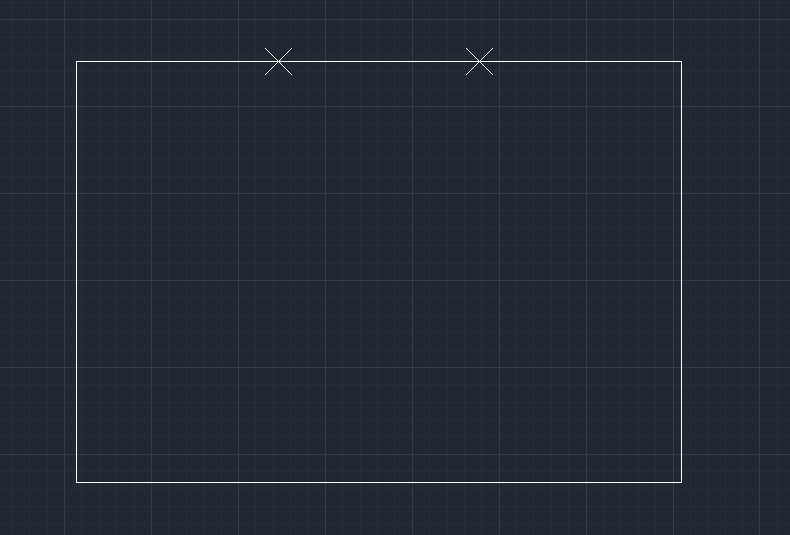

绘制的矩形如图所示

可以看到一条边被分为三段，对该线段使用DIV命令时，实际上是在这条线段上绘制出两个点，这两个点是与线段重合的。

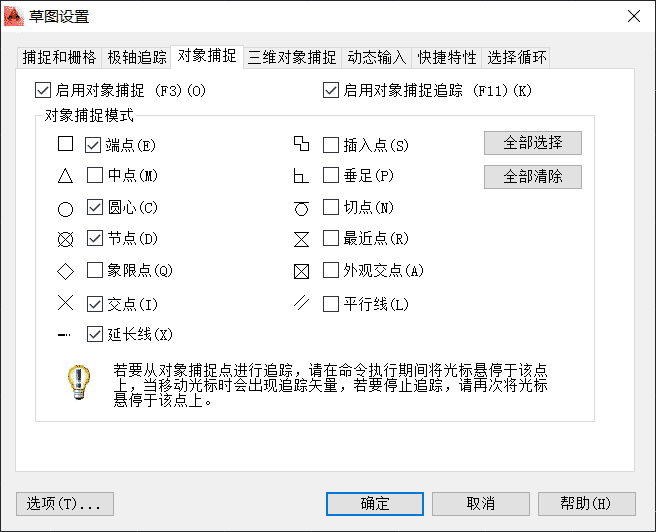

在对象捕捉模式勾选“节点”，那么可以用于捕捉节点。对于一个被等分矩形线段，等分点可以被捕获的。设置方法如图所示

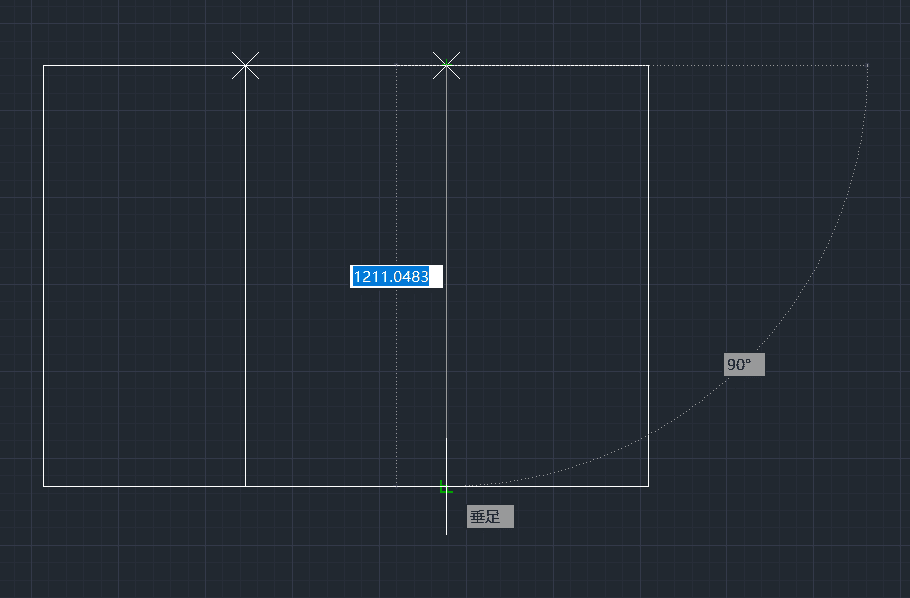

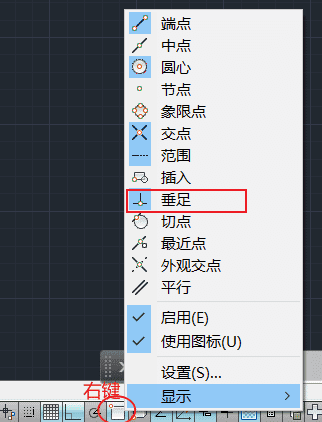

如图所示开启垂直捕获

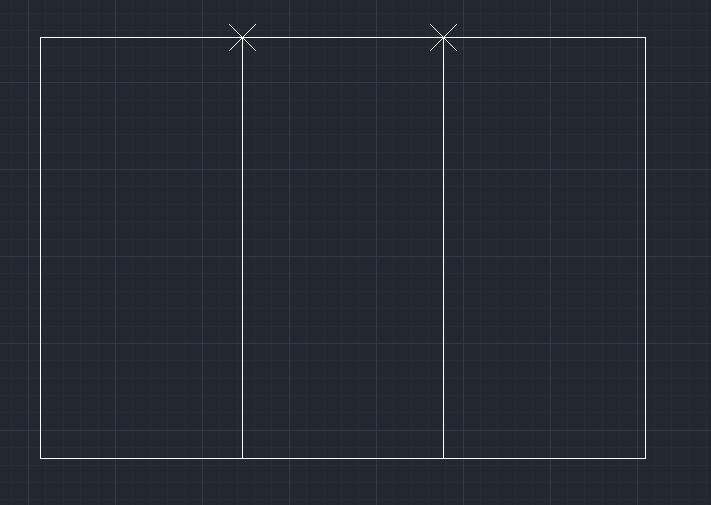

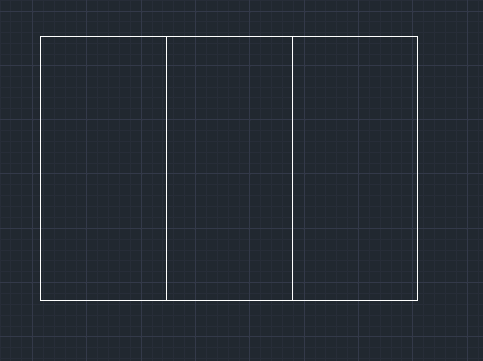

绘制直线

删除等分点

直线定距等分案例

绘制一条长度为1000的直线，使用MEASURE命令进行等分，具体步骤

  1. 一条长度为1000的直线
  2. 命令窗口输入MEASURE
  3. 在直线靠左边选中直线作为MEASURE命令的对象
  4. 输入300

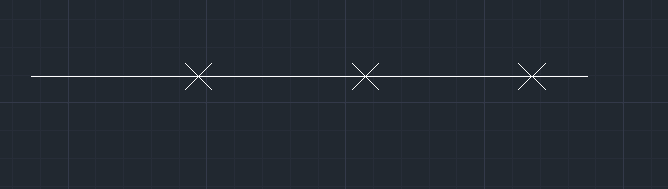

等分后的直线如图所示

绘制一条长度为1000的直线，使用MEASURE命令进行等分，具体步骤

  1. 一条长度为1000的直线
  2. 命令窗口输入MEASURE
  3. 在直线靠右边选中直线作为MEASURE命令的对象
  4. 输入300

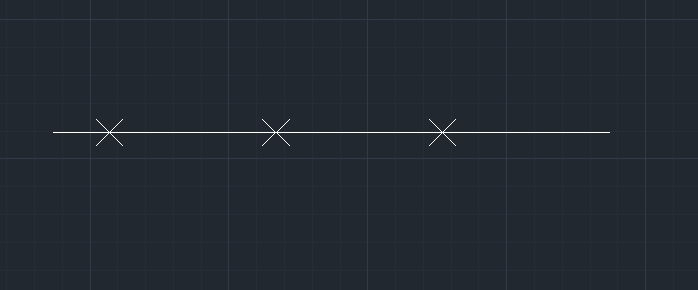

等分后的直线如图所示

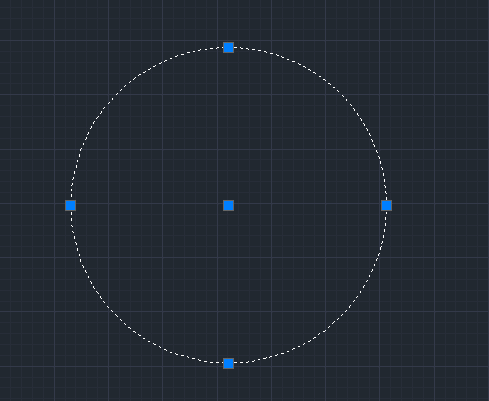

圆的象限点

在对象捕捉模式中，开启“象限点”捕捉，可捕获象限点

临时捕捉

临时捕捉

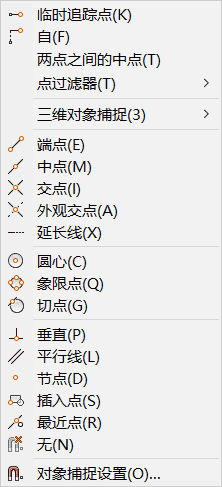

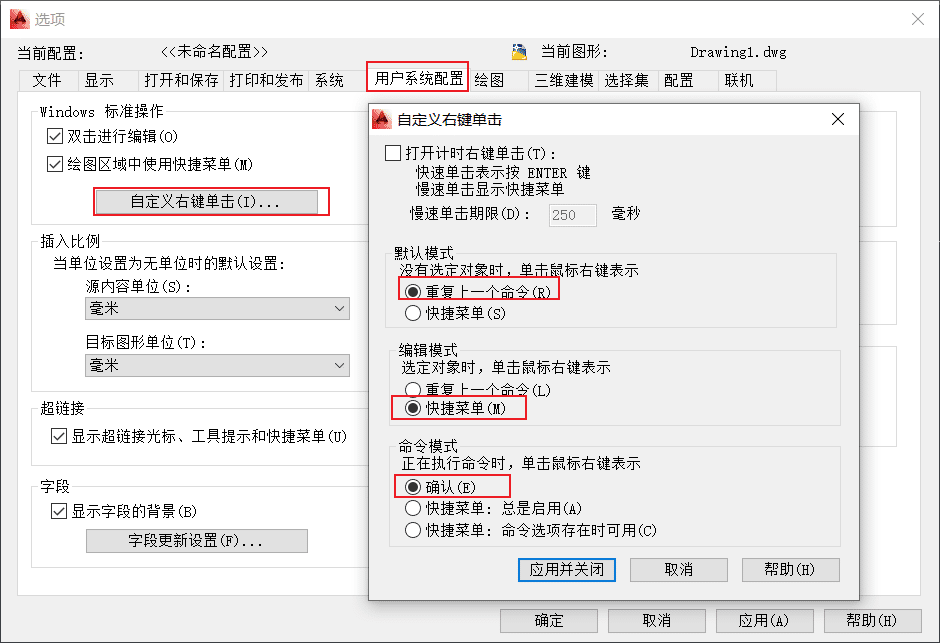

通过临时按住Shfit或CTRL再点击右键，可选择临时捕获一些特殊点。

对象捕捉追踪 F11

对象捕捉追踪应用实例

绘制距离矩形20mm的直线，直线长度与矩形宽相等，如下图所示

常用快捷键

快捷键 说明
F2 切换到命令窗口
F3 对象捕捉
CTRL + F2 打开命令窗口
F7 栅格显示/取消
F8 正交模式
F9 栅格捕捉
F10 极轴追踪
F11 对象捕捉追踪
Esc 取消选中对象
CTRL + 1 对象特性
CTRL + W 选择循环

自动保存设置

自动保存

选中对象/取消选中

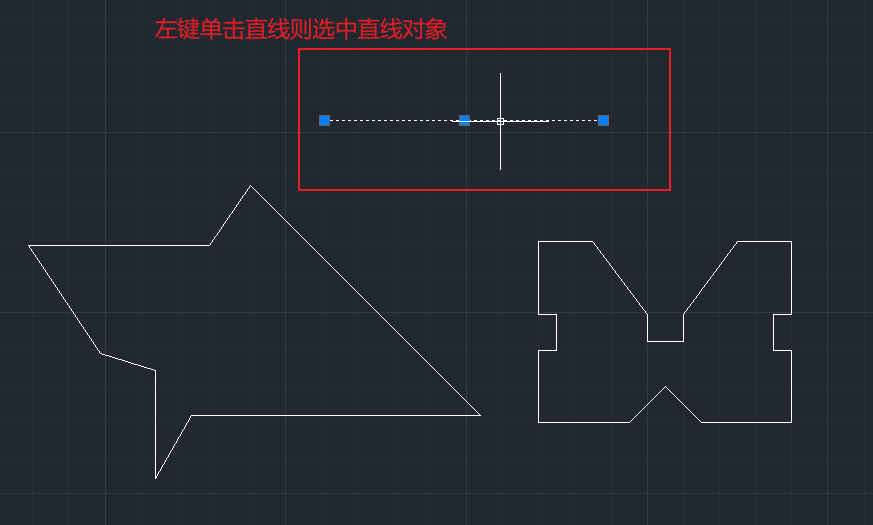

选中对象有三种方式：左键点击对象，左键按住向左框选，左键按住向右框选，栏选

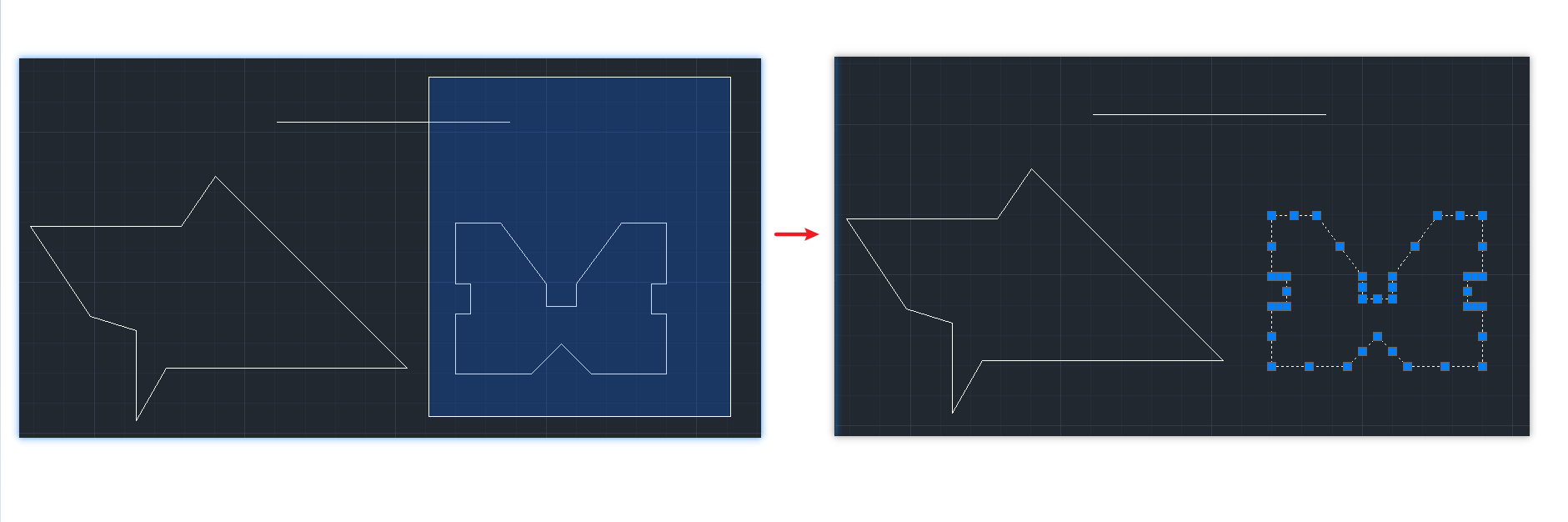

该框选方式选中出现在框中的对象。

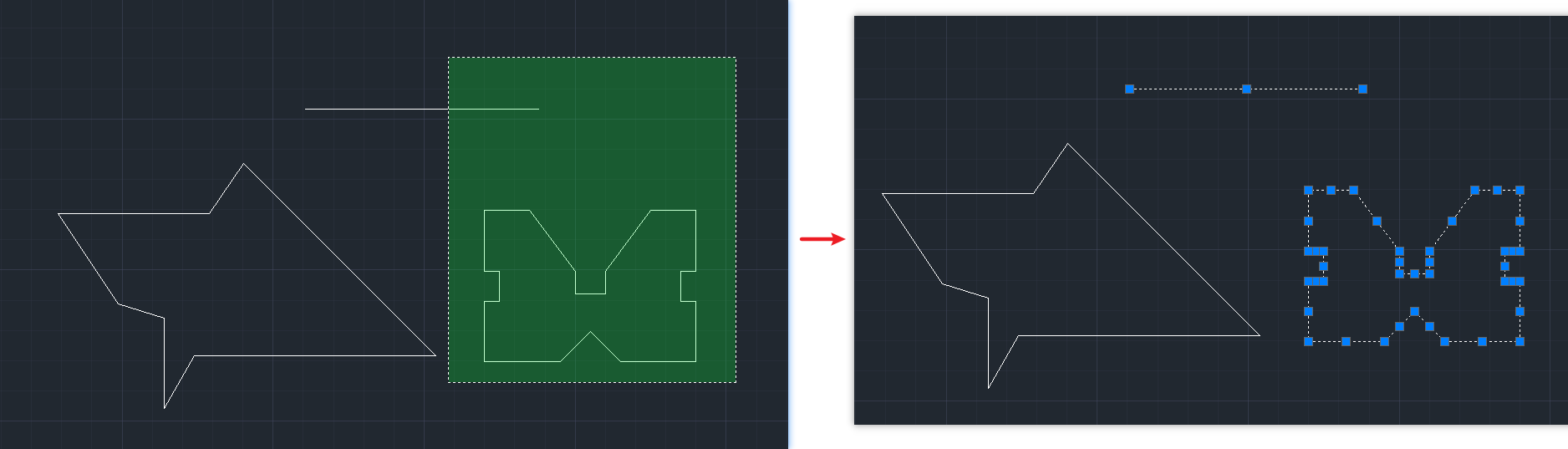

该框选方式仅选中完全在框中的对象。

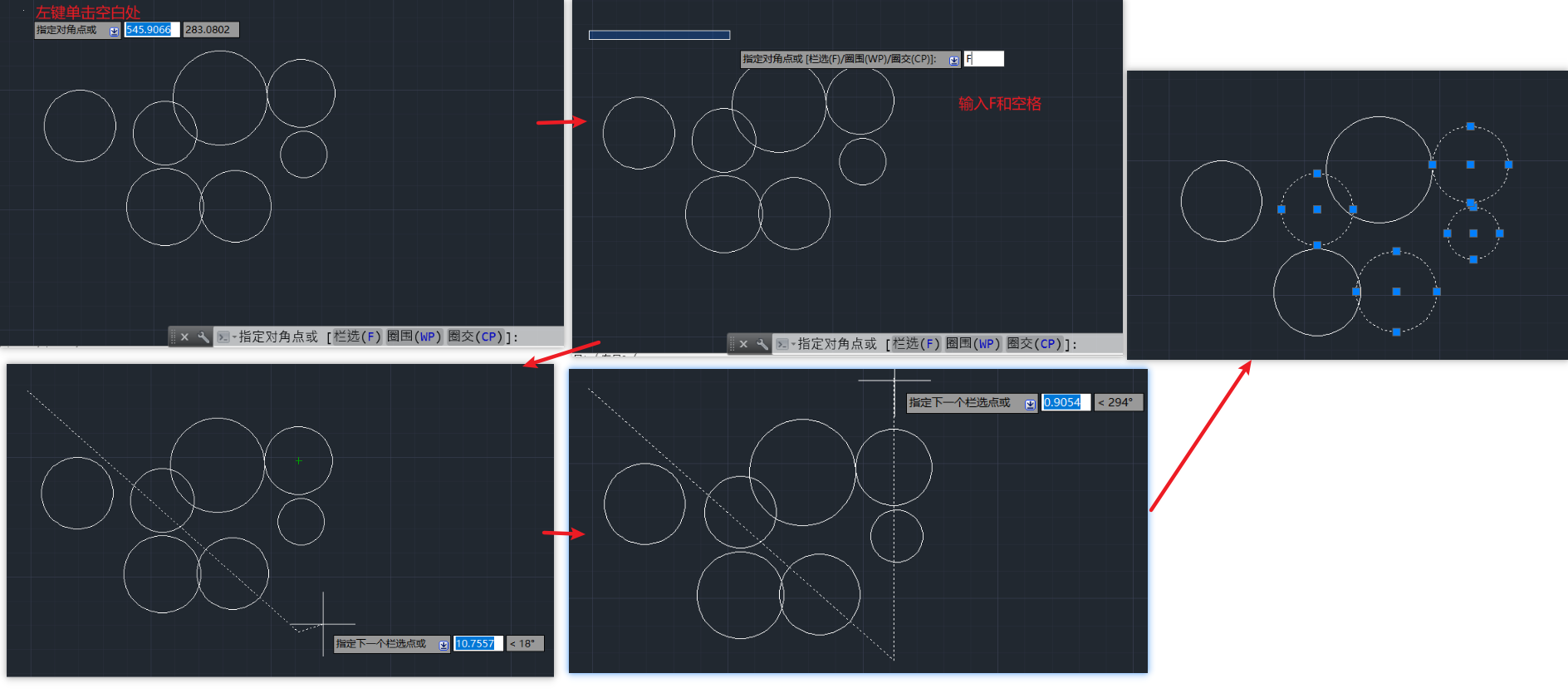

先左键点击空白处，然后依次输入F，Space。Space表示确认。

经过虚直线的对象都会被选中。

取消选中对象有两种方式：

  1. Esc
  2. 按住Shift的同时，框选需要取消的对象。

缩放/移动视图

具体功能在工具栏 -> 视图 -> 缩放 / 平移。

除此之外还可以使用滚轮。

滚轮上下滚动：缩放视图比例。

滚轮按住拖动：平移视图。

滚轮双击：自适应调整到最佳视图。

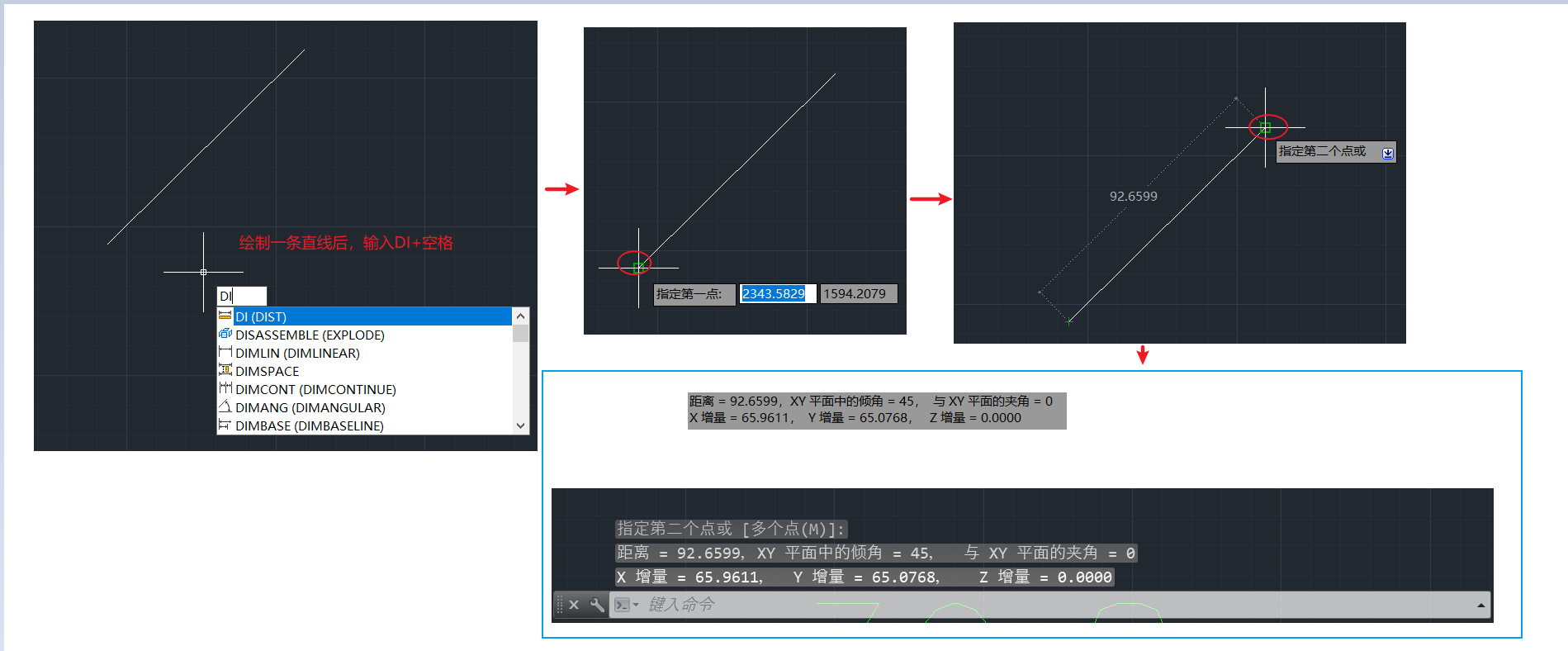

测量长度和角度 Dist

Dist命令用于测量两点之间的长度，角度。

命令行窗口输入DI + 空格后可使用该命令。
