图框

图框：用于规范图纸内容和打印。

  • 确定图纸基本幅面尺寸

    图框的尺寸取决你要使用的图纸基本幅面尺寸。基本幅面代号有A0、A1、A2、A3、A4五种，尺寸单位为mm。

  • 绘制图框，图框中加入包含图纸名，作者等设计要素信息的栏。

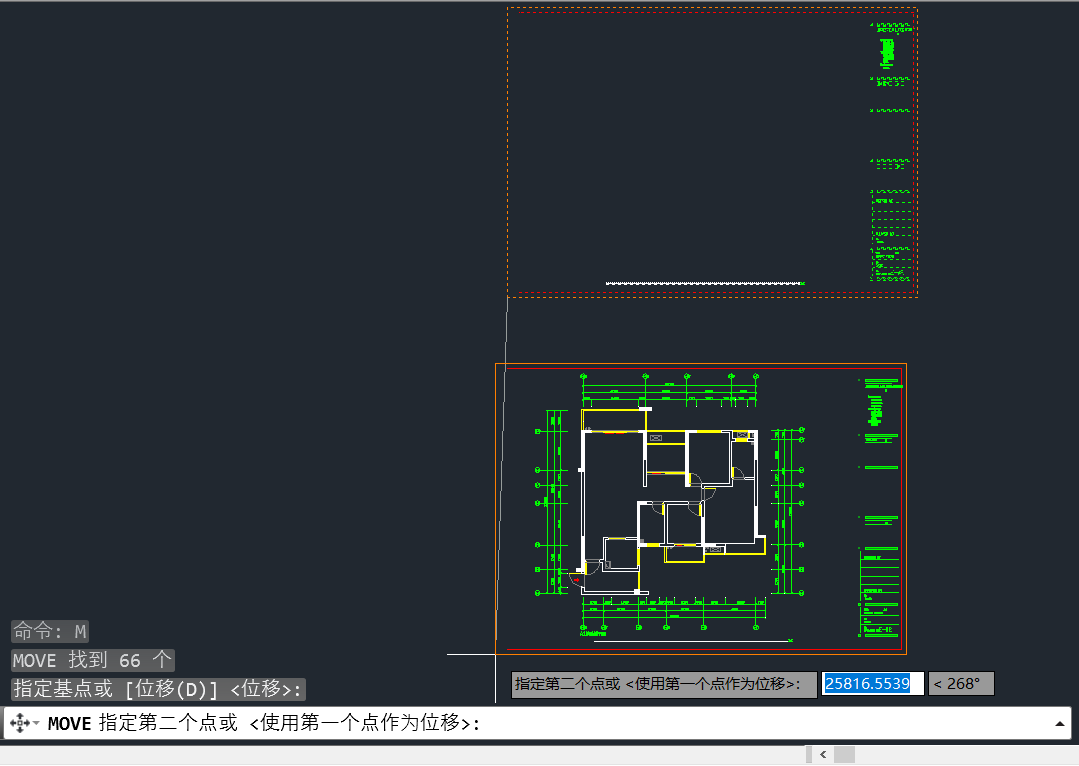

  • 画好图纸内容后，根据图纸内容的，使用Scale命令放大图框至可将图纸内容完全框中，这时的缩放比例要记录下来，找一条引线写上1:缩放比例。

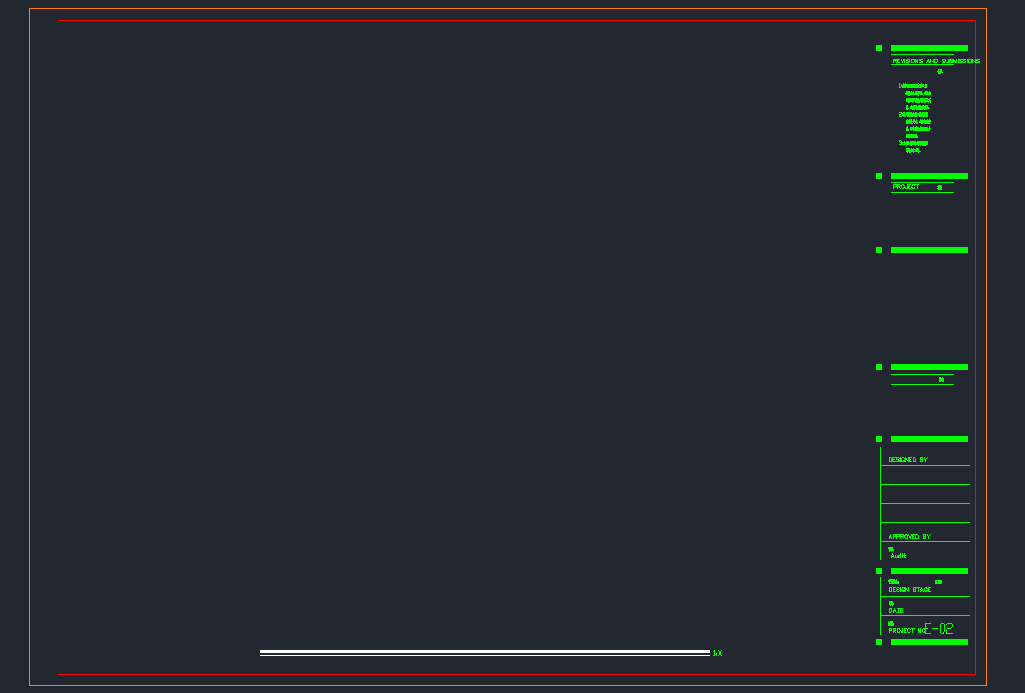

绘制一个图框，图框有一条引线用于注明缩放比例，右侧有项目名，图名，设计者，设计阶段，日期，图号等等，如下图所示

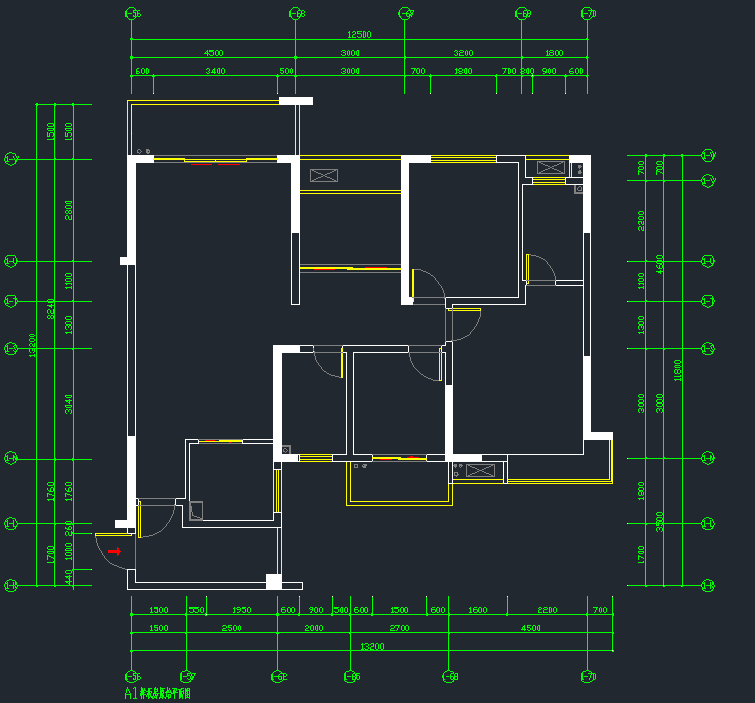

绘制好图纸内容后，确定图纸整体的大小

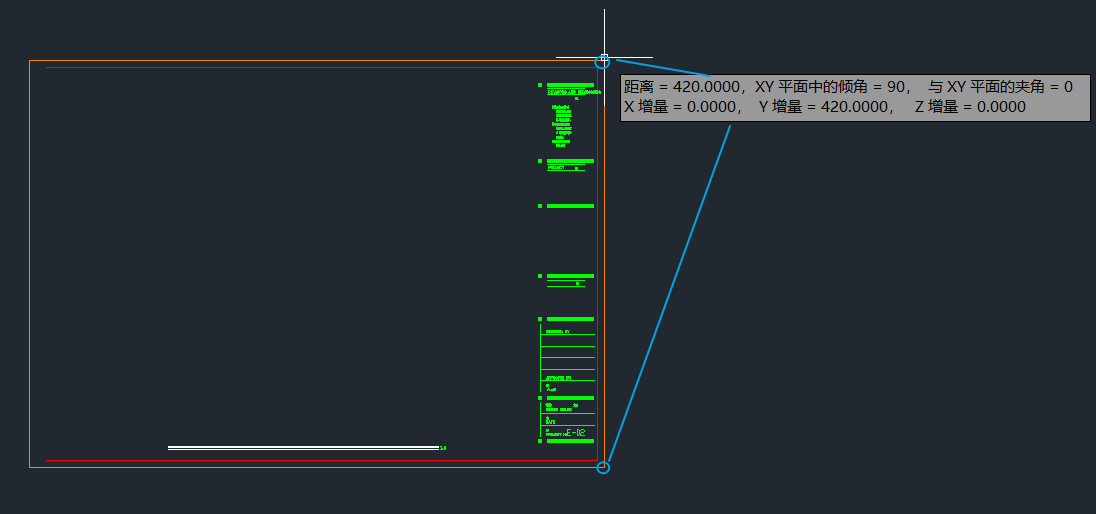

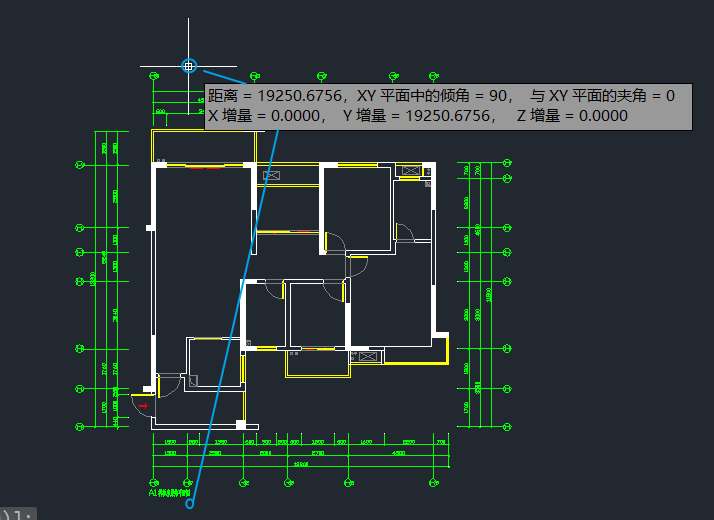

在图纸最上方和最下方找出两点（超出图纸内容边缘一点点即可），使用DIST命令测量垂直距离。

19250420=45.8\frac{19250}{420}=45.8。图框的缩放比例可以设置为46，但最好还是10的整数，这里我们设置为50。

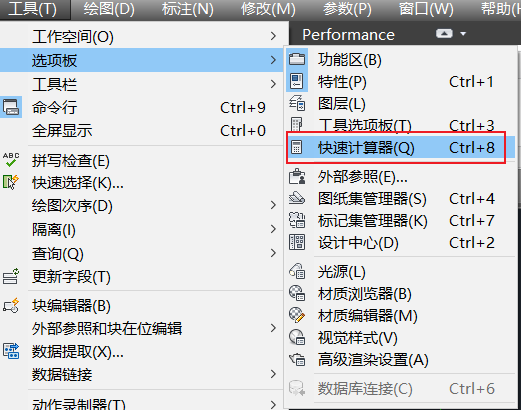

可以通过Ctrl + 8呼出快速计算器。

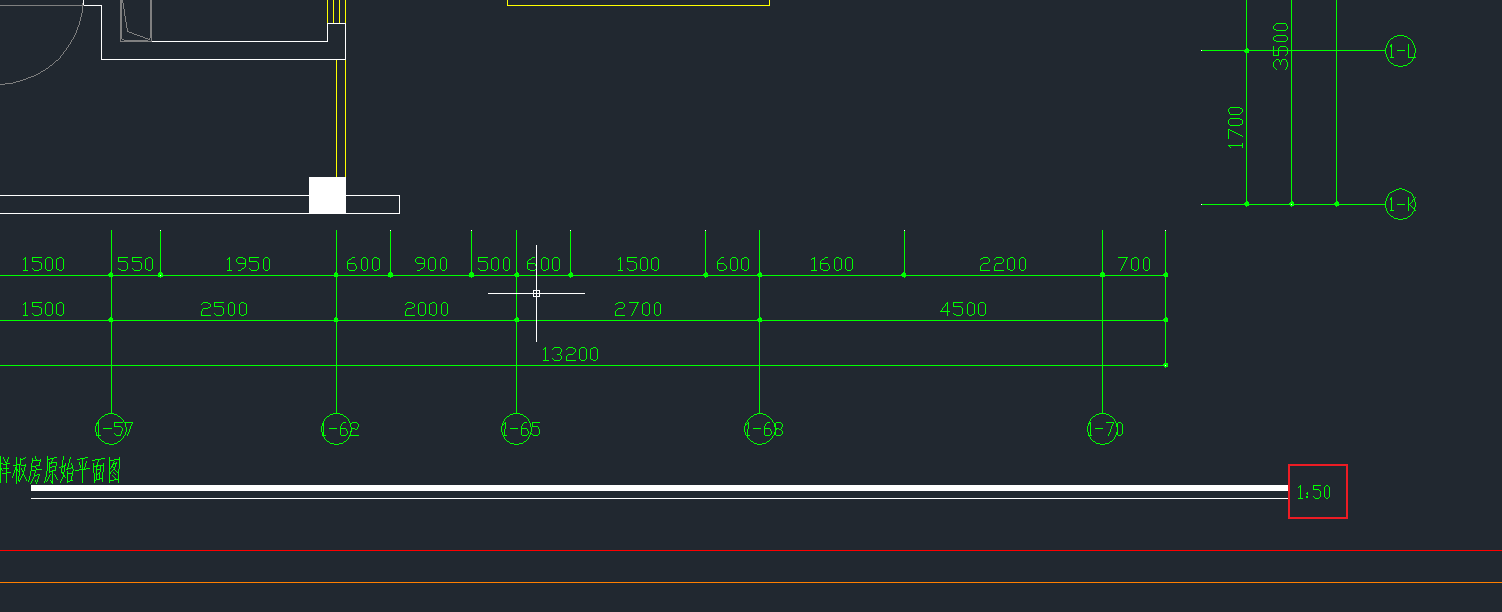

修改引线旁边的注释为1:50，如下图所示

打印

打印样式表

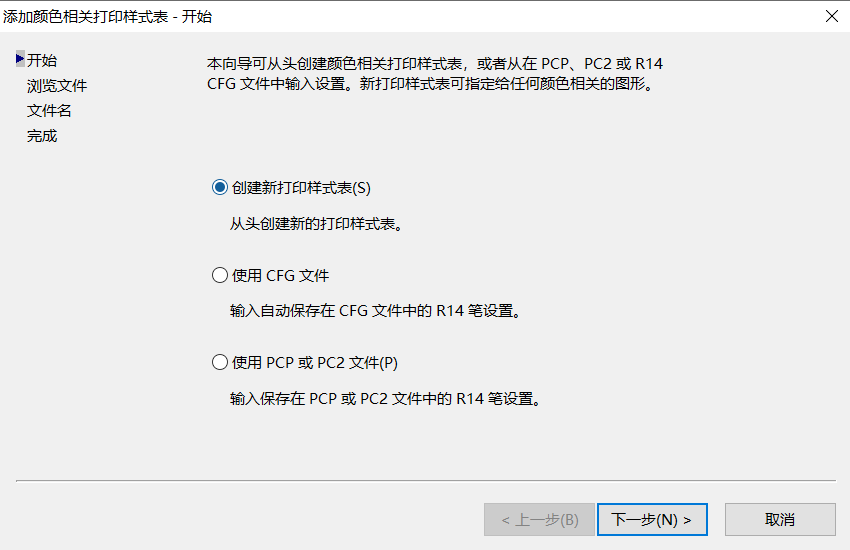

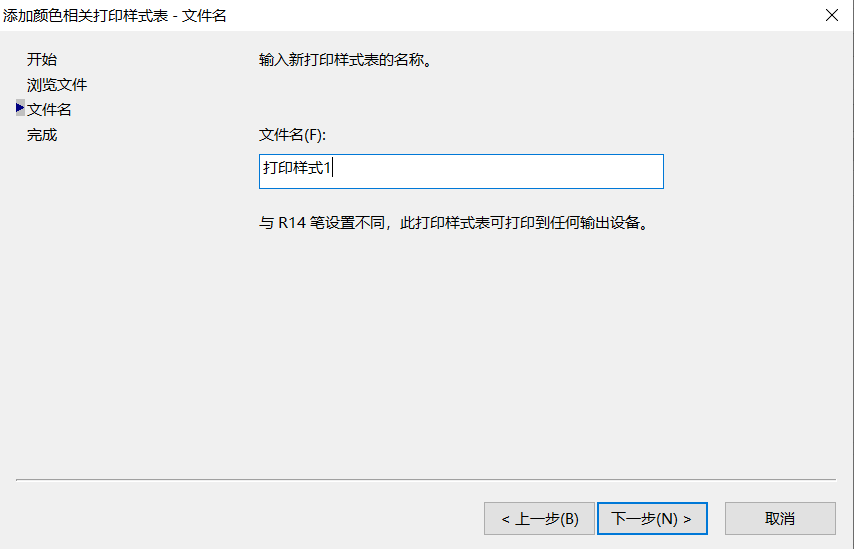

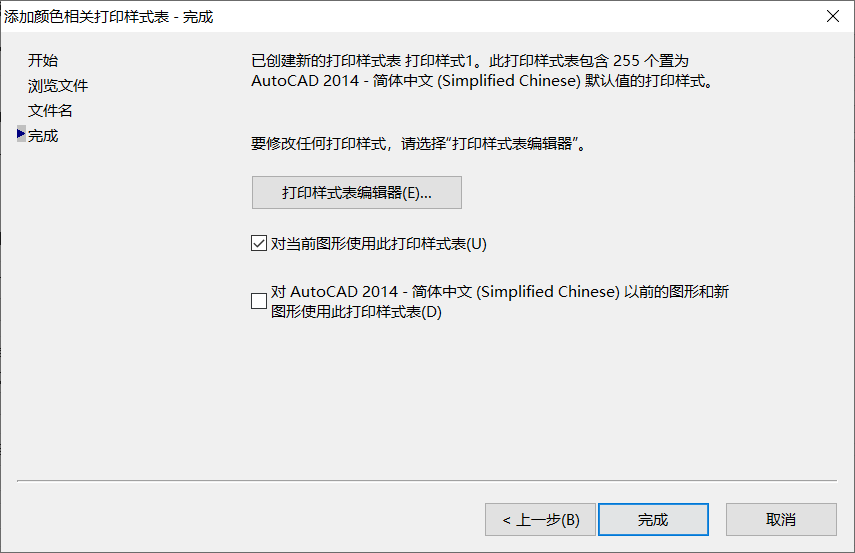

新建打印样式表

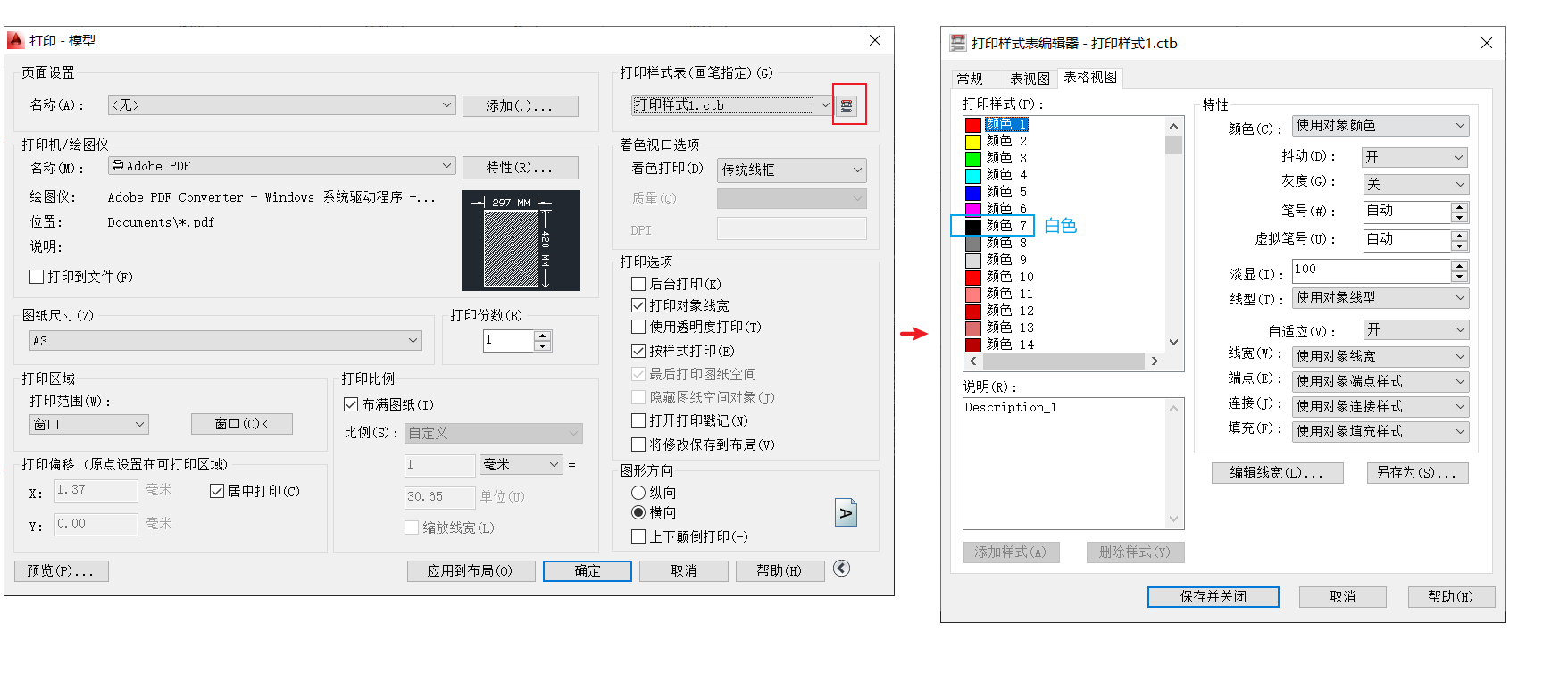

编辑打印样式表

注意，打印样式表编辑器中的”颜色 7“为白色。颜色编号在颜色选择面板中可以看到。

灰度打印的设置方法

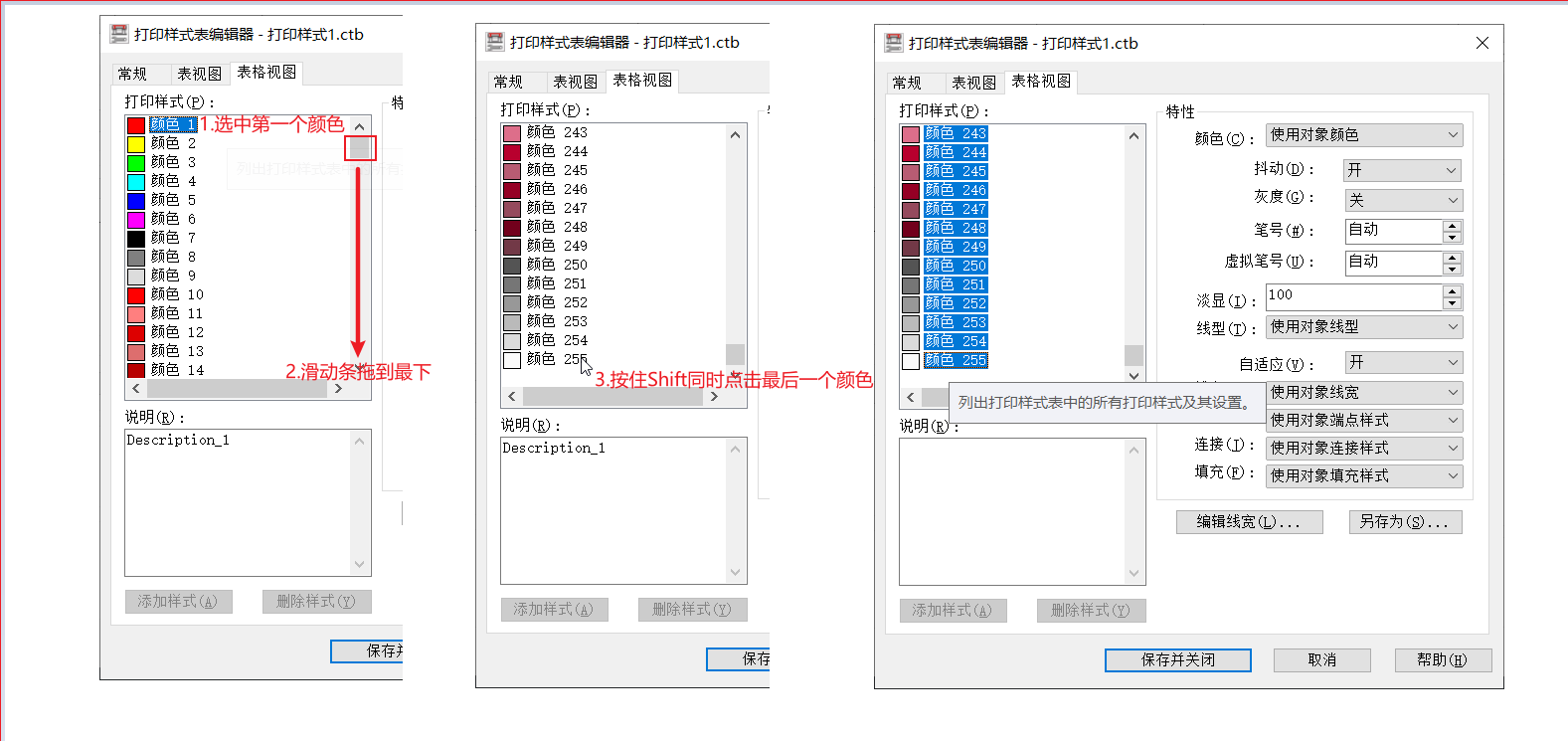

如果要全选打印样色的所有颜色，选择第一个颜色，然后滑动条拉动到最下方，然后按住Shift的同时，点一下最后的颜色

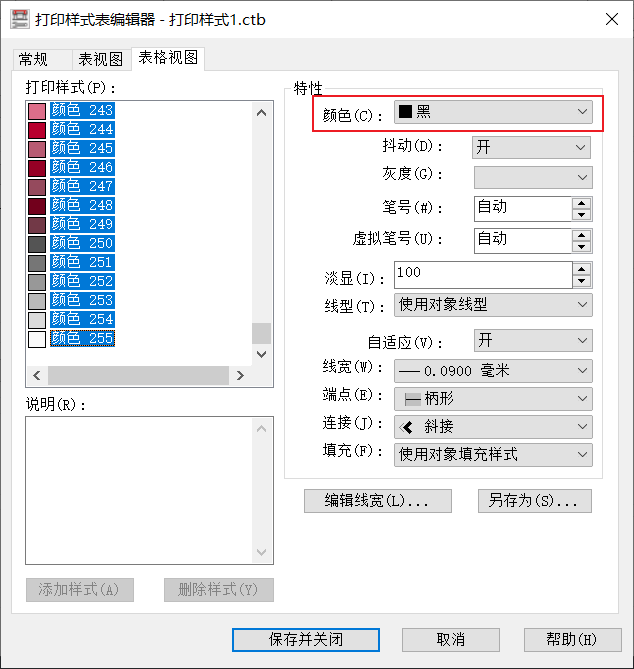

下图设置方式将所有颜色的打印颜色设置为黑色：

下图设置方式也可将所有颜色的打印颜色设置为黑色：

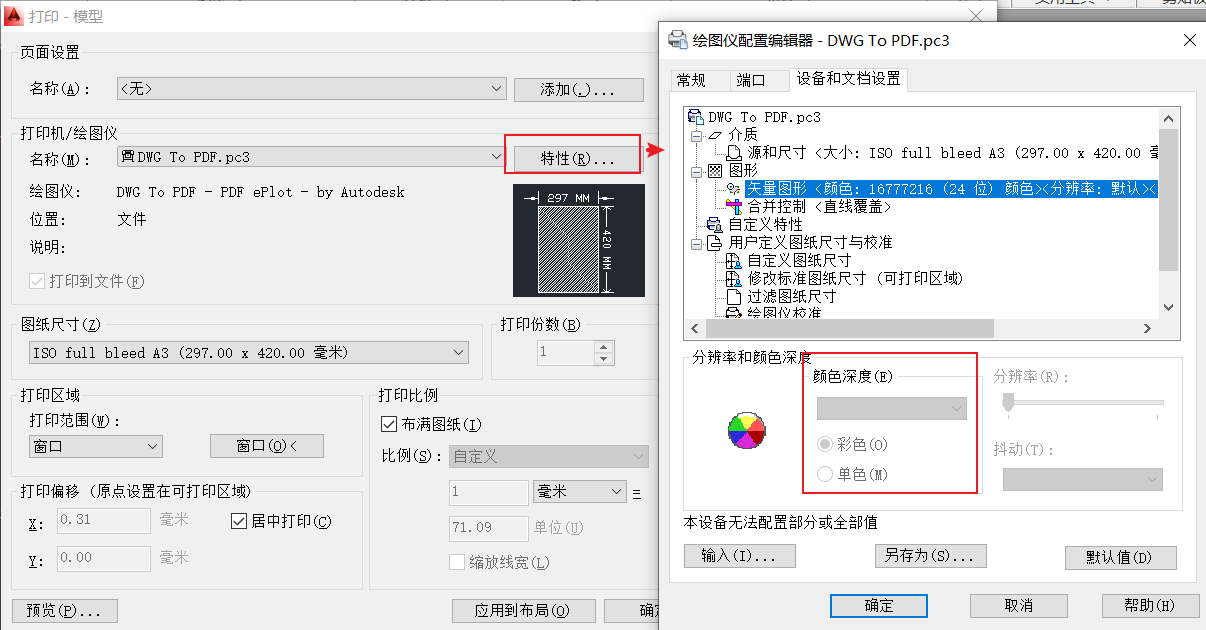

配置打印机特性的图形 - 颜色深度设置为单色，也可实现打印颜色全为黑：

由于我没有打印机，下面的颜色深度彩色和单色是不可选的。

打印线宽设置

线宽如何设置：从第一档到第三档，线宽逐渐变粗。

  • 第一档：0.09

  • 第二档：0.15~0.2

  • 第三档：0.4

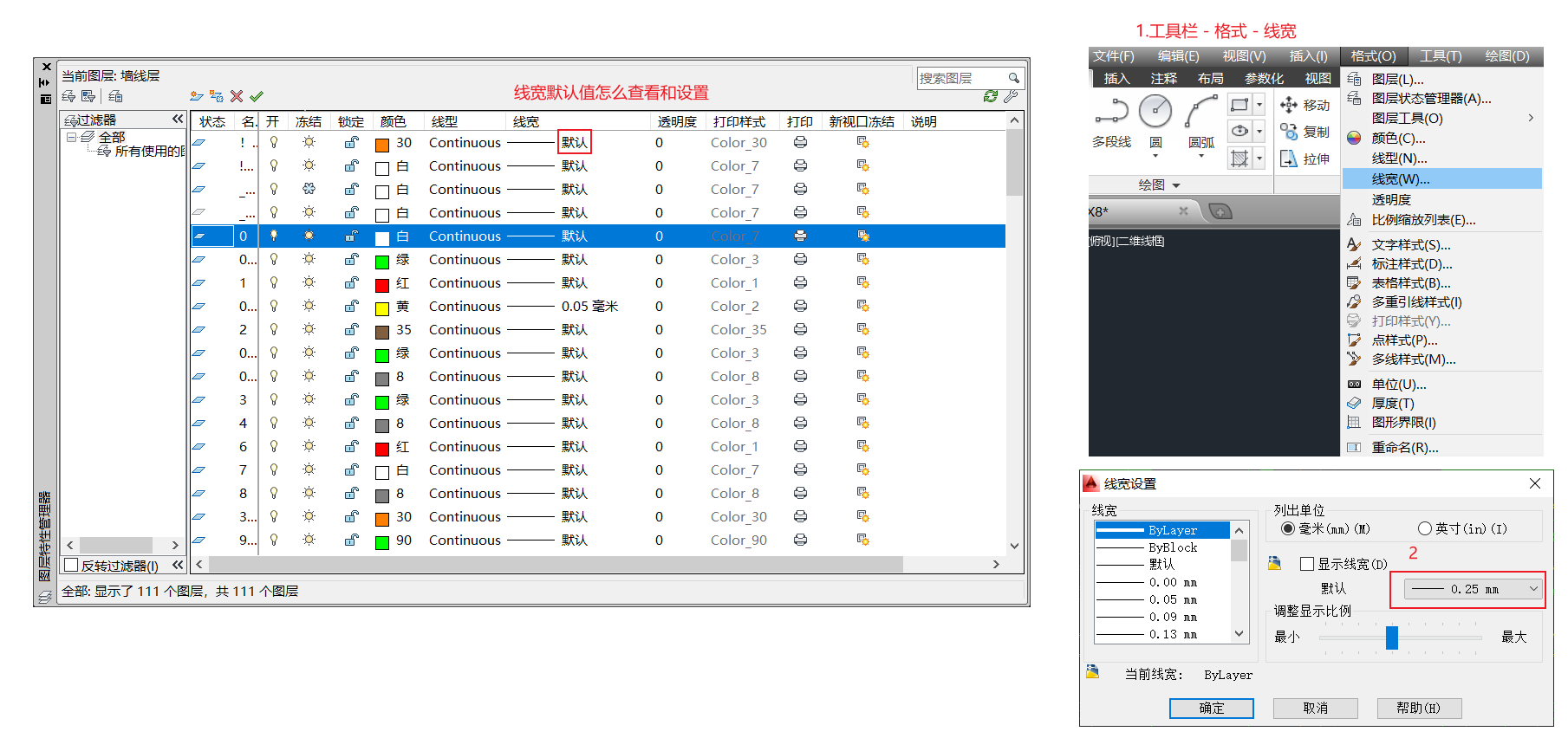

打印样式中的线宽也可以设置默认。线宽的默认值通过工具栏 - 格式 - 线宽：

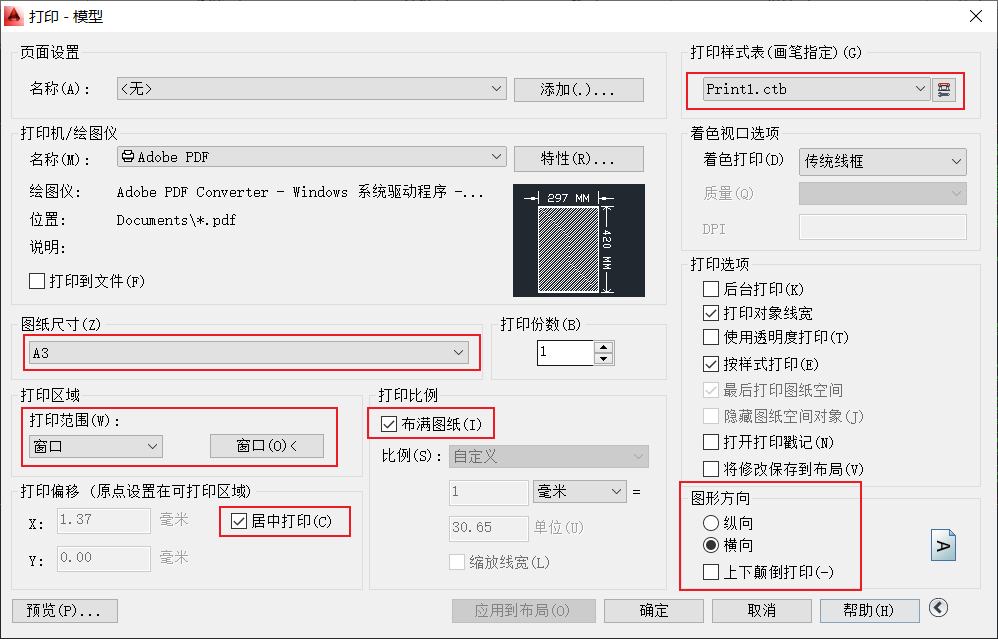

打印设置思路

  1. 选择打印机
  2. 图纸尺寸
  3. 打印范围。打印范围可选择为“窗口”，然后右侧点击“窗口(Q)”后，用鼠标将打印内容框起来。
  4. [可选]选择打印样式表
  5. 预览
  6. 打印

不同颜色的图形的打印颜色，线宽，端点的设置思路：图纸内容按图层划分，每个图层一个颜色，通过在打印样式表中对每个打印颜色进行设置，来达到修改不同颜色的图形的线宽，线型等特性的打印效果。
