标注命令项

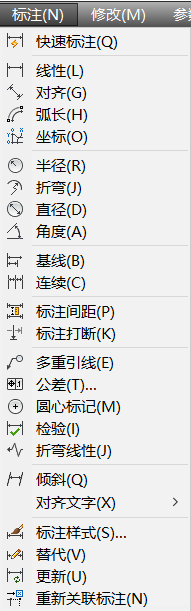

工具栏 - 标注：

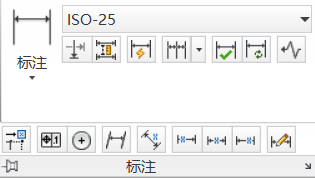

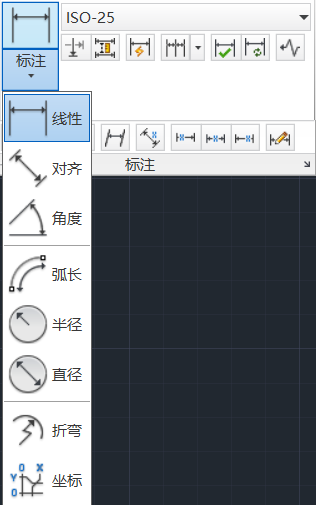

注释选项卡 - 标注面板：

标注命令

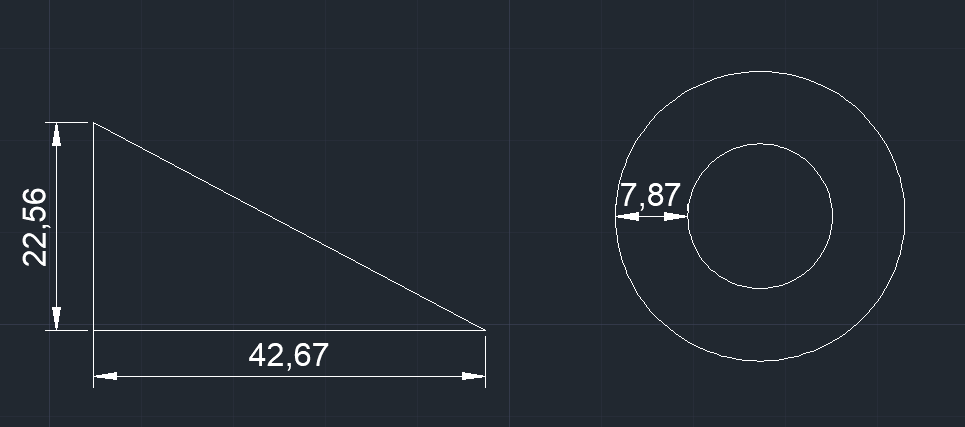

线型标注 Linear Dimension

命令行窗口命令：DLI

线型标注：用于标注水平或竖直方向的尺寸以及旋转线。

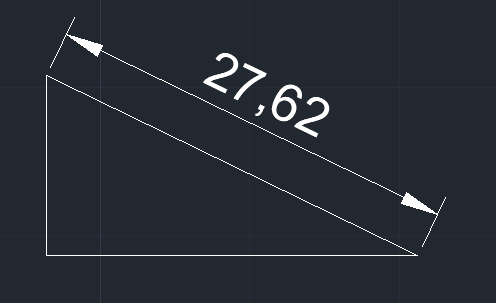

对齐标注 Aligned Dimension

命令行窗口命令：DIMALI

对齐标注：创建一个对齐的线型尺寸标注。

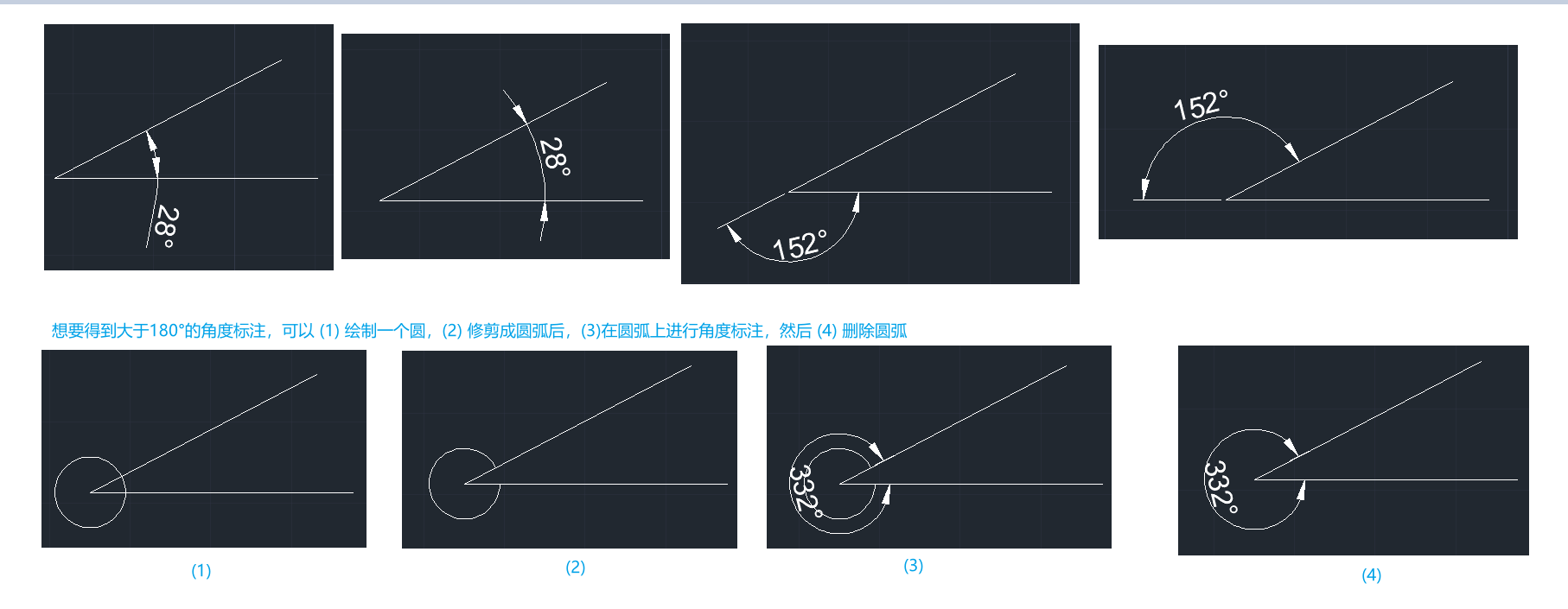

角度标注 Angular Dimension

命令行窗口命令：DIMANG

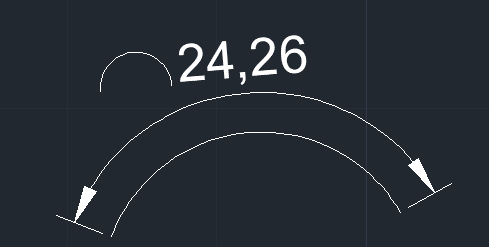

弧长标注 Arc Dimension

命令行窗口命令：DIMARC

弧长标注：创建一个弧长尺寸标注。

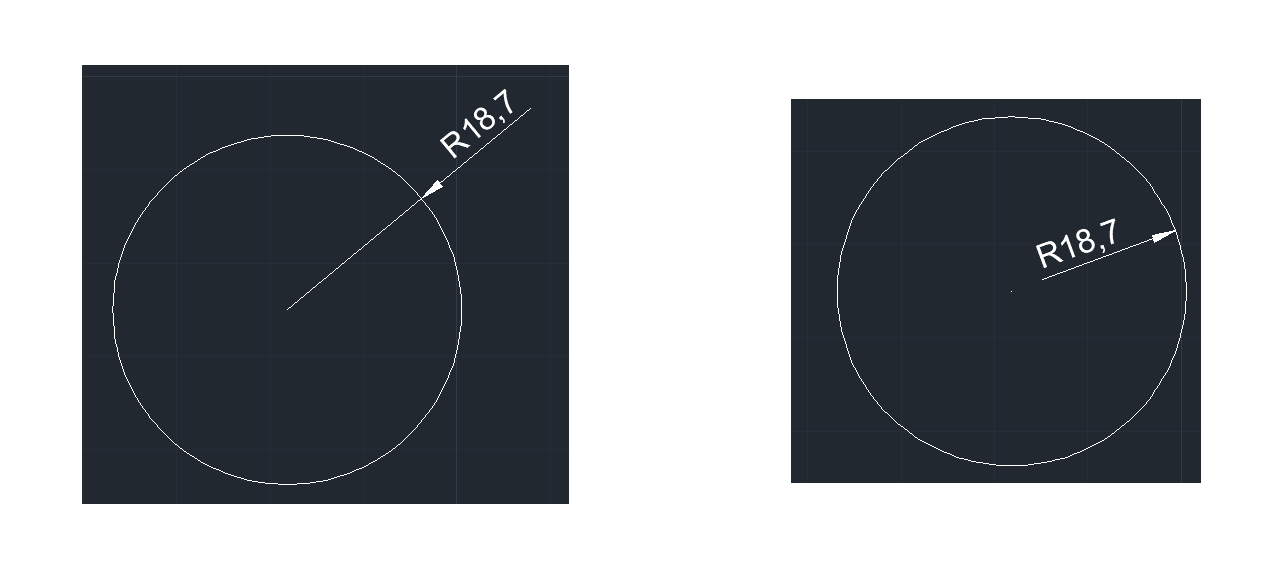

半径标注 Radius Dimension

命令行窗口命令：DIMRADIUS

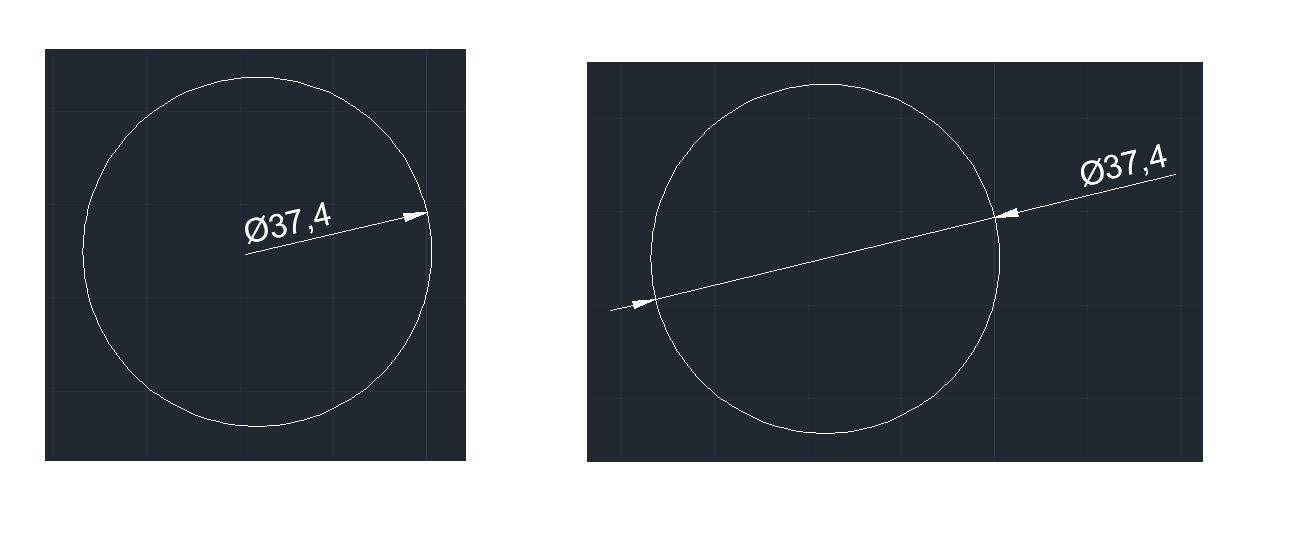

直径标注 Diameter Dimension

命令行窗口命令：DIMDIA

连续标注 Continued Dimension

命令行窗口命令：DCO

连续标注：使用该命令之前，必须存在一个标注。默认情况下，连续标注命令默认以存在标注的第二个点为连续标注的起点，进行连续标注。

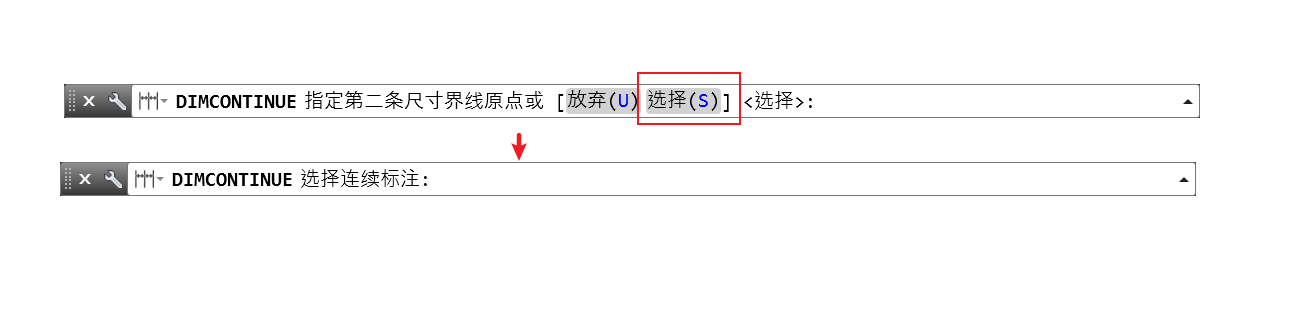

若要重新选择连续标注的起点，可以在调用命令后，按下S

选择已存在的标注线的一端。选定后，进行连续地标注。

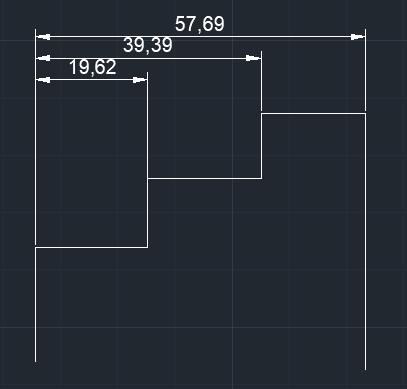

基线标注 Baseline Dimension

命令行窗口命令：DBA

基点标注：使用该命令之前，必须存在一个标注。基线标注命令默认以存在标注的第一个点为每次标注的起点（基点）。

快速标注 Quick Dimension

命令行窗口命令：QDIM

快速标注：利用对象上的端点进行自动标注。

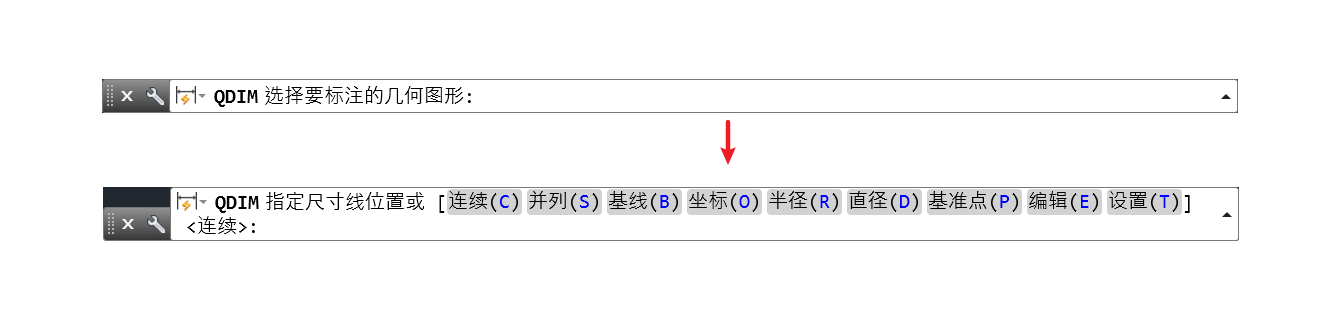

选择标注的对象，然后选择快速标注的功能：

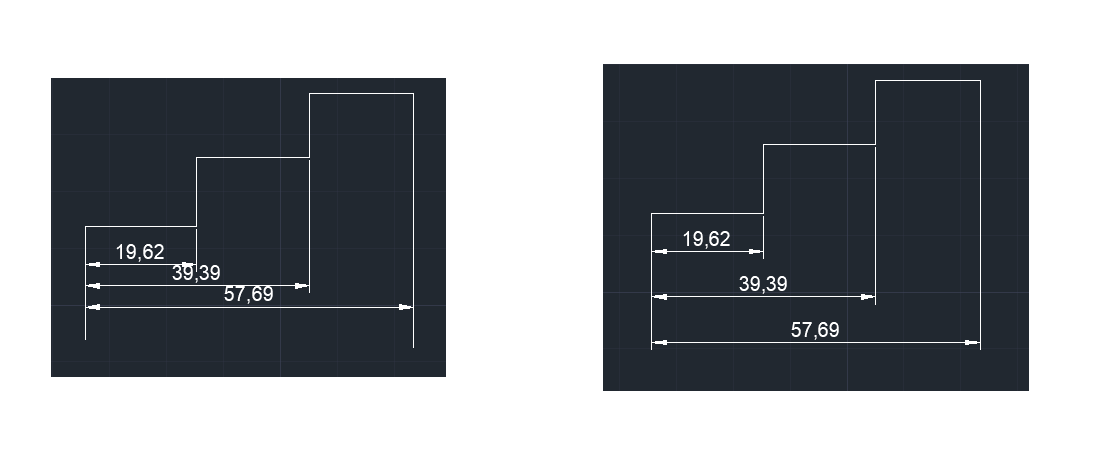

等距标注 Dimension Space

命令行窗口命令：DIMSPACE

调整间距：调整标注线与标注线的距离。

调整间距需要选取两个标注：

  1. 基准标注（只能选择一个）
  2. 要产生间距的标注（可选择多个）

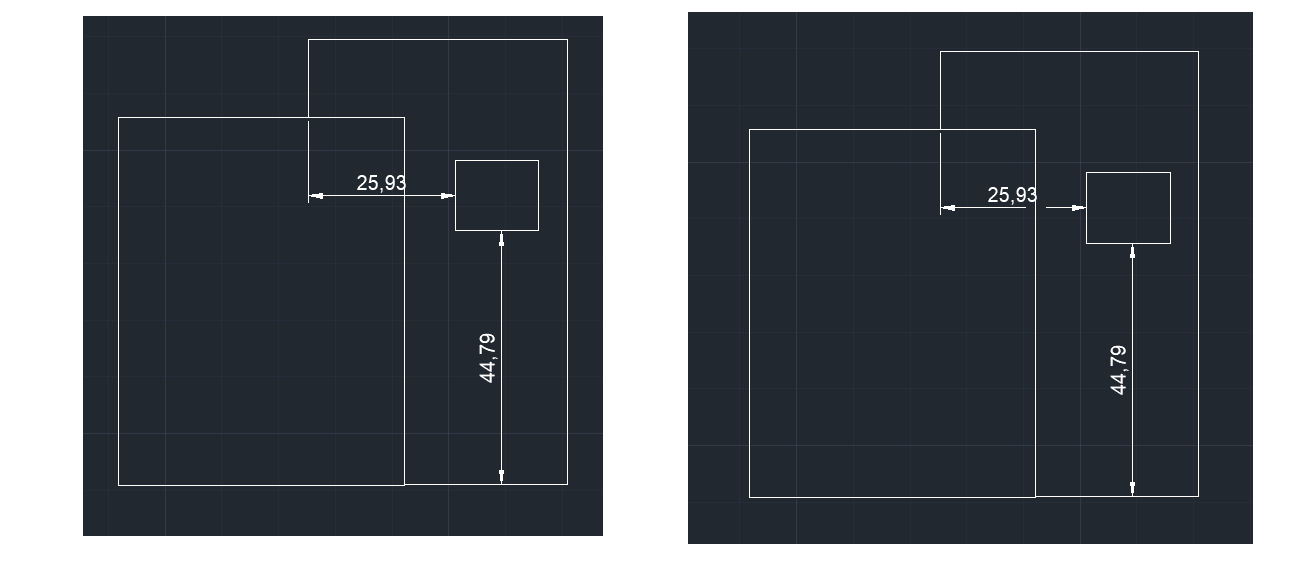

打断标注 Dimension break

命令行窗口命令：DIMBREAK

打断标注：用于标注线会与图形产生交叉时。

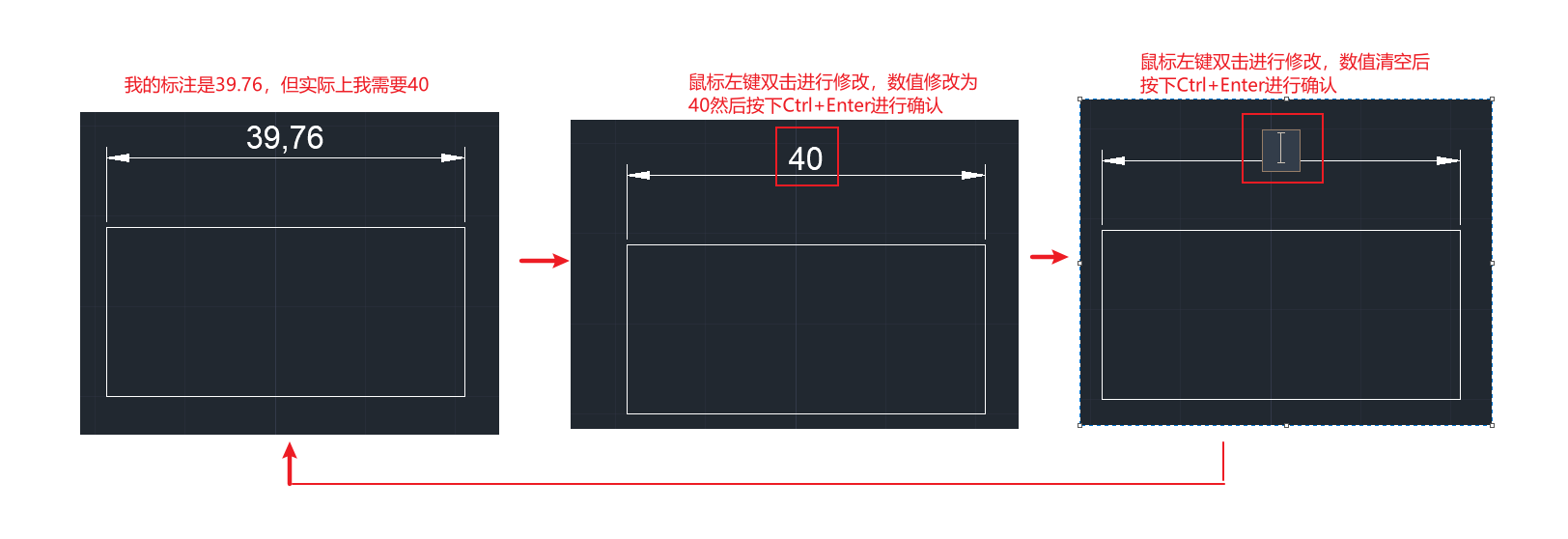

微调标注值与恢复标注值

当标注的图形尺寸需要微调时，条件允许的情况下，可以改下标注的长度。

修改标注线上的数值时，用鼠标左键双击标注线上的数值，然后进行修改，修改完成后按下Ctrl + Enter进行确认。

恢复原来标注的数值时，用鼠标左键双击标注线上的数值，清空数值后按下Ctrl + Enter进行确认。

图纸成形了，对标注的图形再做修改可能会比较麻烦，我们根据需求稍微修改图形上的标注是没问题，但修改的数值不要差几个量级，数值偏差太大，图纸就看起来怪怪的。我们之所以可以稍微修改下标注值，是因为看图人是不会在意图形的实际尺寸，而是看图形上的标注。

标注数值框位置调整

标注样式

命令行窗口命令：DIMSTY

新标注样式的名称的命名规则：包含标注比例，或纸张尺寸。

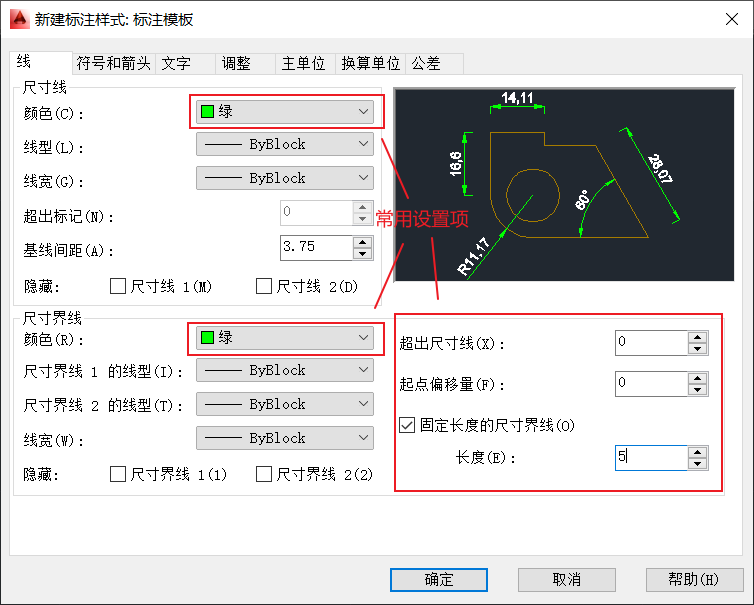

新建标注样式 - 线

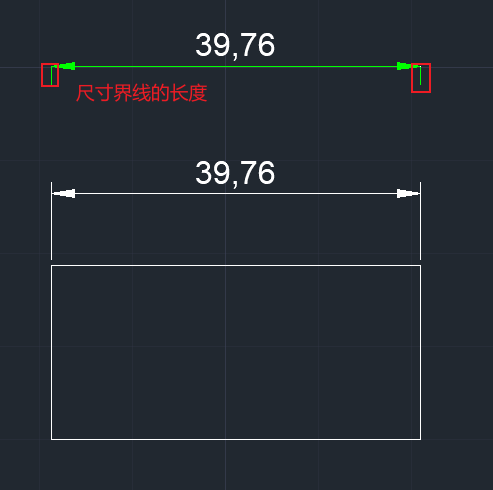

固定长度的尺寸界线：一般地，该长度的选取范围0~10。该值不会设置得太大。

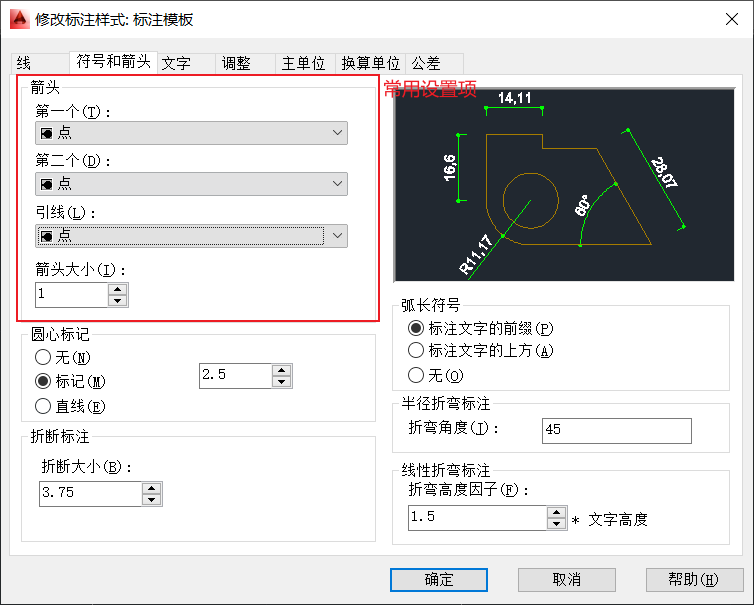

新建标注样式 - 符号和箭头

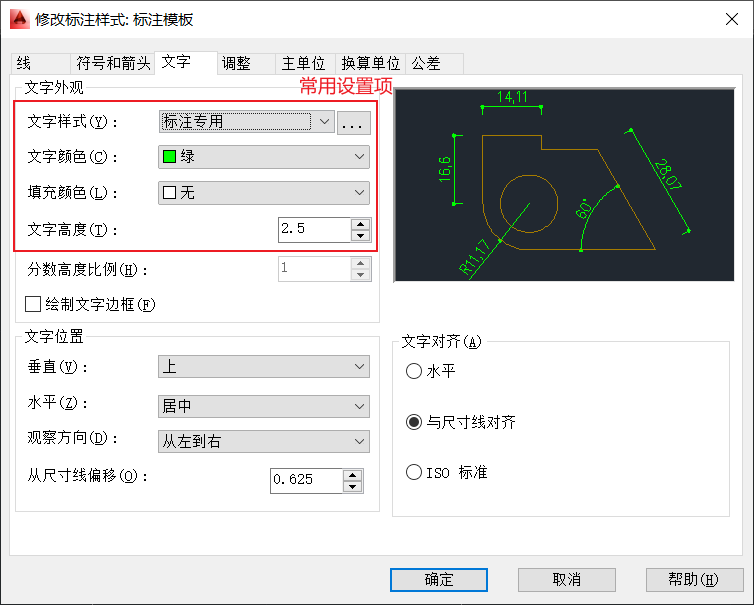

新建标注样式 - 文字

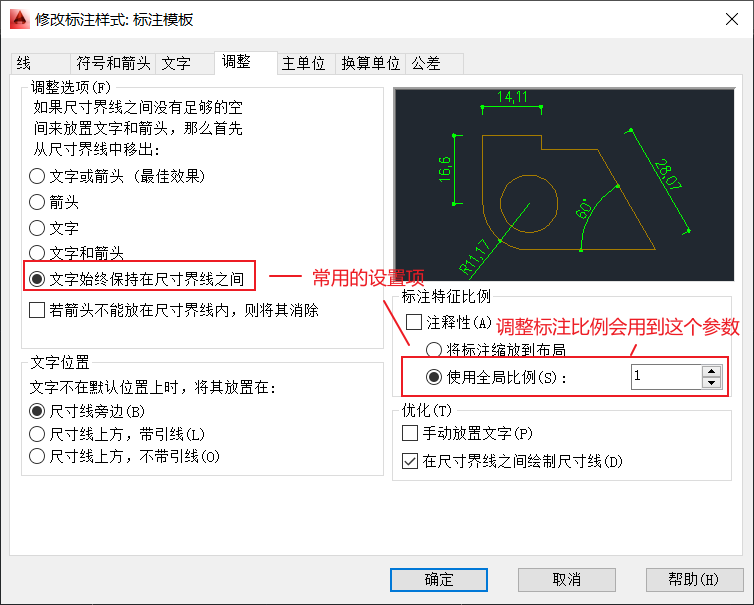

新建标注样式 - 调整

当文字超过标注线长度时，文字可能会有部分跑到标注线右侧，这时可以设置文字始终保持在尺寸界线之间。

全局比例：全局比例系数。该设置项会影响大小、距离或间距，包括文字和箭头大小。可影响的设置项有：文字高度，箭头大小，固定长度的尺寸界线的长度等等。

假设文字高度为2.5，若全局比例系数设置为10，那么实际文字高度为25。

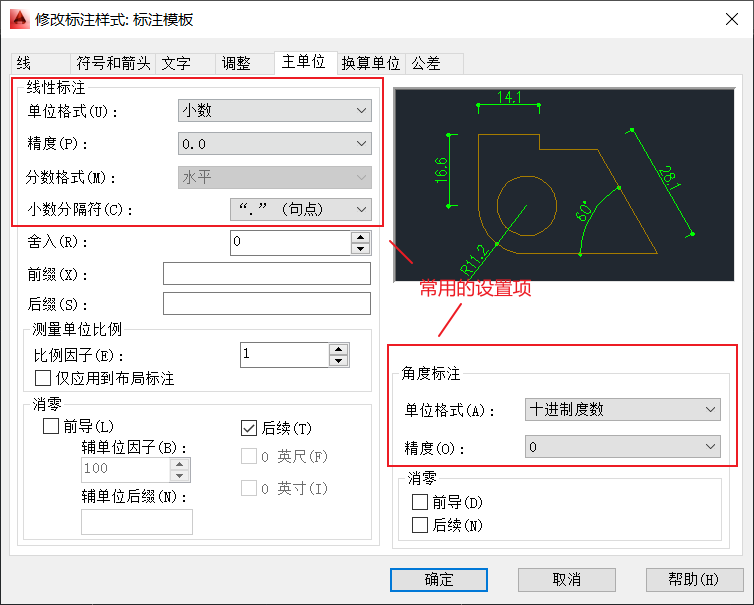

新建标注样式 - 主单位

机械制造方面，精度可以为2~4个小数点，特别要求，可以设置更高。建筑上，由于图纸单位是mm，精度要求就不那么高。

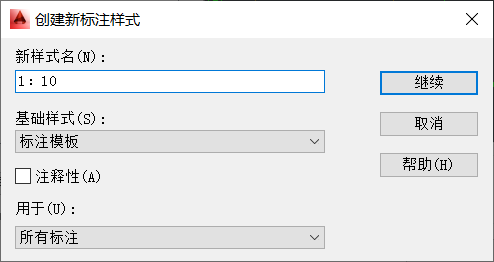

新建名为“标注模板”，并设置该样式的各项参数。

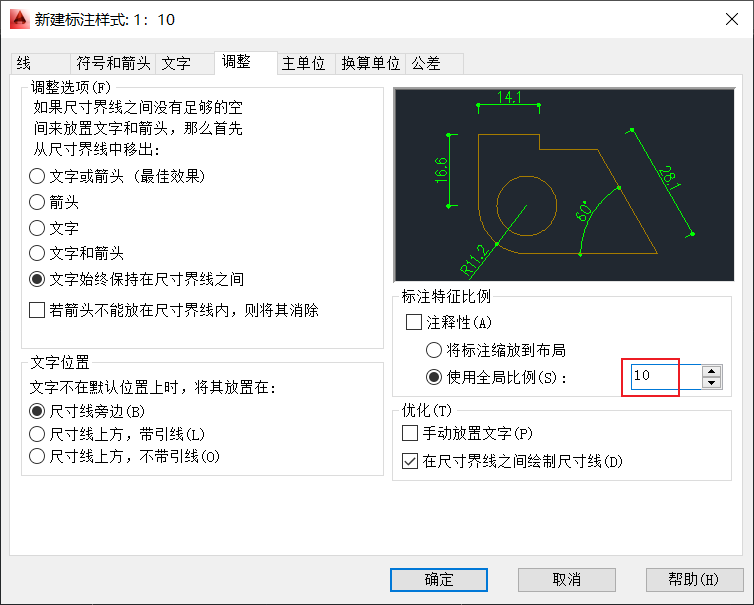

完成后，依次建立不同标注比例的标注样式，依次修改全局比例后保存。

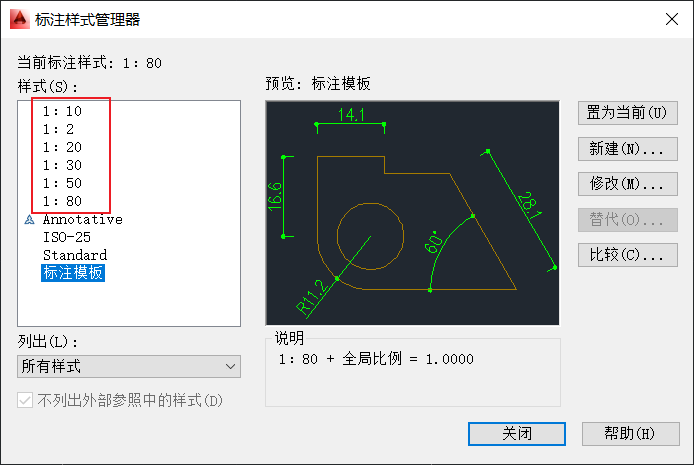

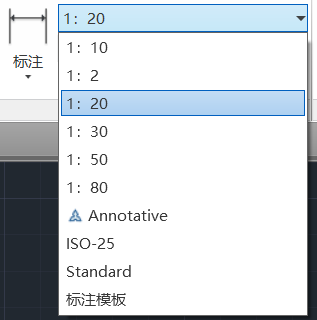

同理，新建1：2、1：20、1：30、1：50、1：80的标注样式。最后得到如下标注样式

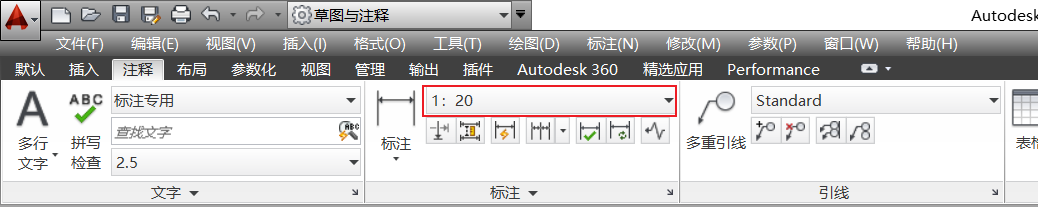

根据不同图形的尺寸，在每次使用标注命令之前，选择合适的标注比例样式：
