AREA

AREA命令通过AA + Space调用。AREA命令可以获取规则或不规则对象的面积和周长。

Boundary

Boundary命令用于从封闭区域创建面域或多段线。

若对象不是封闭的，可以通过临时补线让它成为封闭对象，这样就可以使用Boundary命令。测量完成后，删除补线。

Boundary命令通过BO + Space调用。

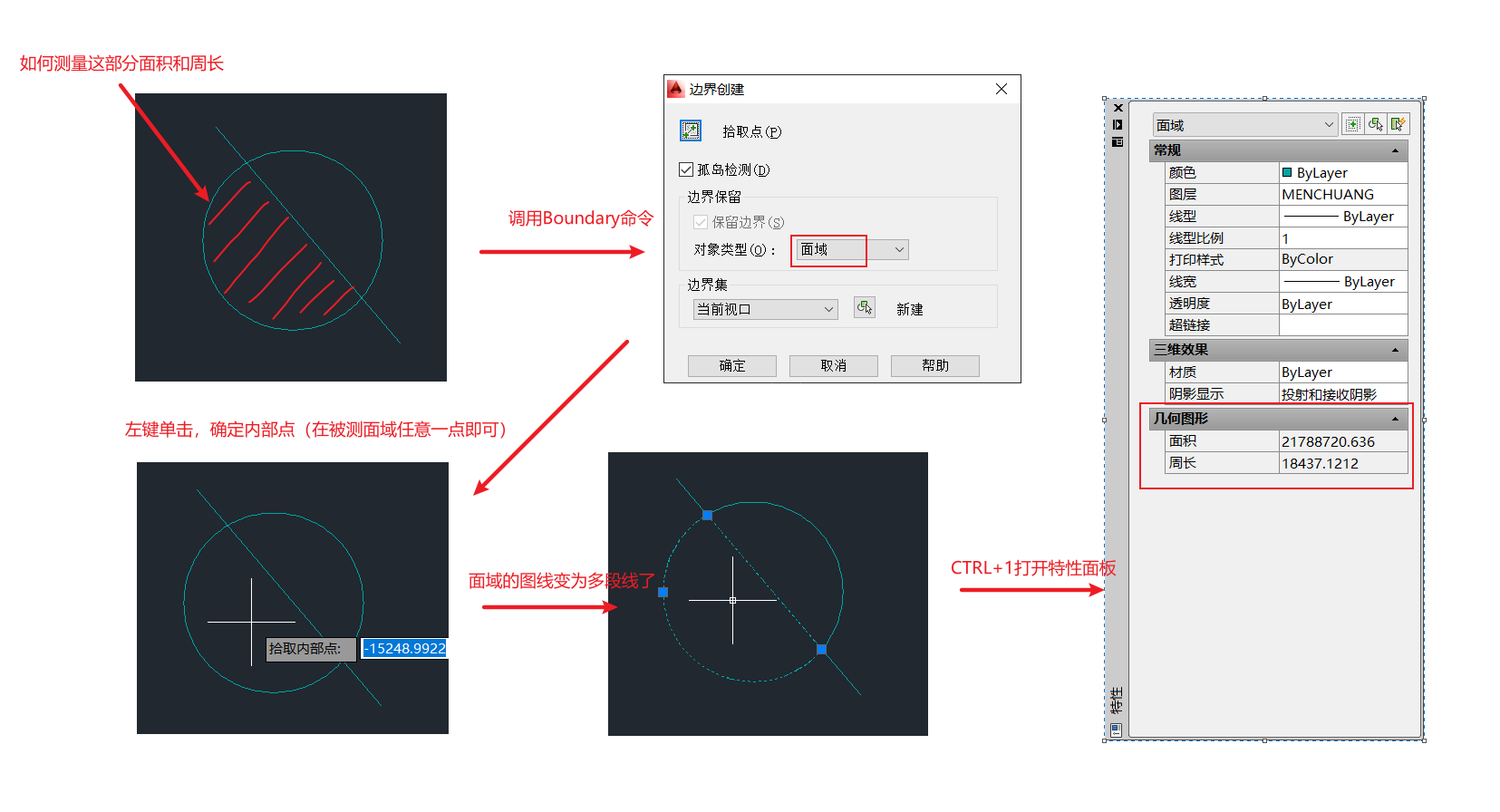

测量的具体思路是将对象中需要测量的部分变为封闭面域，然后按下Ctrl + 1调出对象的特性面板，在该面板中查看周长和面积。

填充命令：封闭图形，当前窗口要看到整个对象，少了一部分就不是封闭了。

Hatch

填充命令也要求对象为封闭面域，因此，对于非封闭对象，需要临时补线。对封闭面域填充图案后，按下Ctrl + 1一样能看到面域的面积，达到测量的目的。该命令在AutoCAD-绘图篇讲解。
