AutoCAD-绘图篇

🔙AutoCAD导航贴

绘制基础

Space / Enter：表示确认。当确认空白内容时，表示重复上一次命令。

Space + Space / Enter + Enter：第一次确认空白内容表示重复上一次命令，第二次确认表示在上一次命令结束时的位置继续绘制

举例：Line命令绘制一条直线确定后，若想要继续在直线的结束时的端点上继续绘制直线，那么可以按下两下空格。

坐标系

AutoCAD中有两个坐标系，一个是直角坐标系，一个是极坐标系。任意一点在直角坐标系中的坐标值为$(x,y,z)$；任意一点在极坐标系中的坐标值为$(\rho,\theta)$。

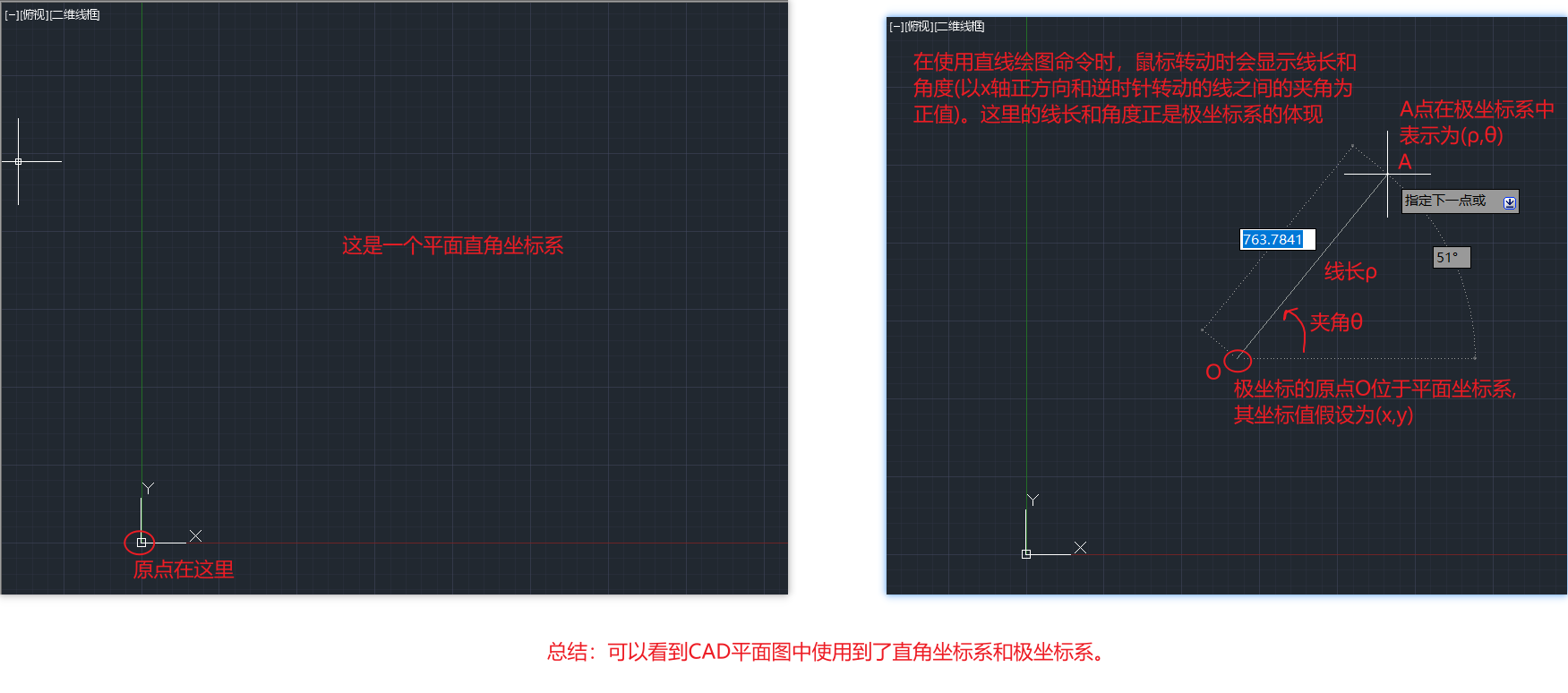

以二维AutoCAD平面图为例，下图展示平面直角坐标系和极坐标系在AutoCAD中的应用：

你可以以$x,y$或$@x,y$的方式输入坐标值，也可以在确定极坐标原点后，以$\rho<\theta$输入长度和角度来确定点A。

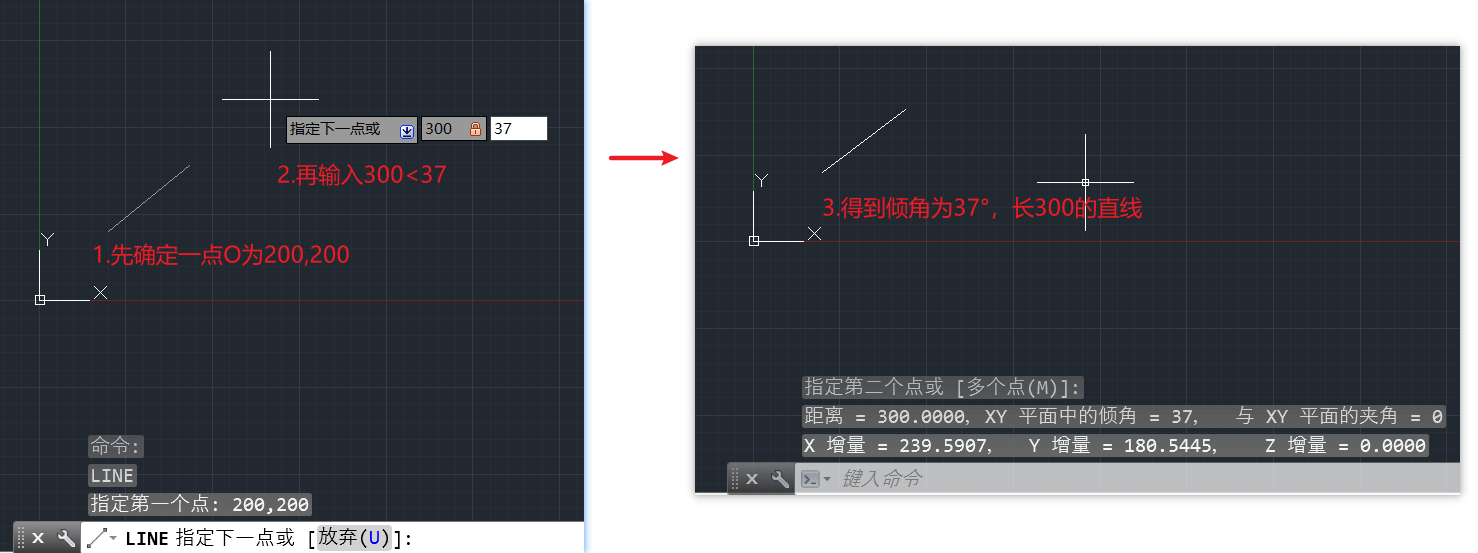

通过下面例子观察$200,200$和$300<37$表示的含义

注意输入$@300<37$结果与输入$300<37$一致。

绝对坐标和相对坐标

坐标值的表示上，有绝对坐标值和相对坐标值。绝对坐标值是相对于原点来说的，相对坐标值是相对某一个参考点来说的。以二维平面为例，AutoCAD默认以原点为参考点，在不指定@加上坐标值的情况下，给定的坐标值是相对于原点来说的。

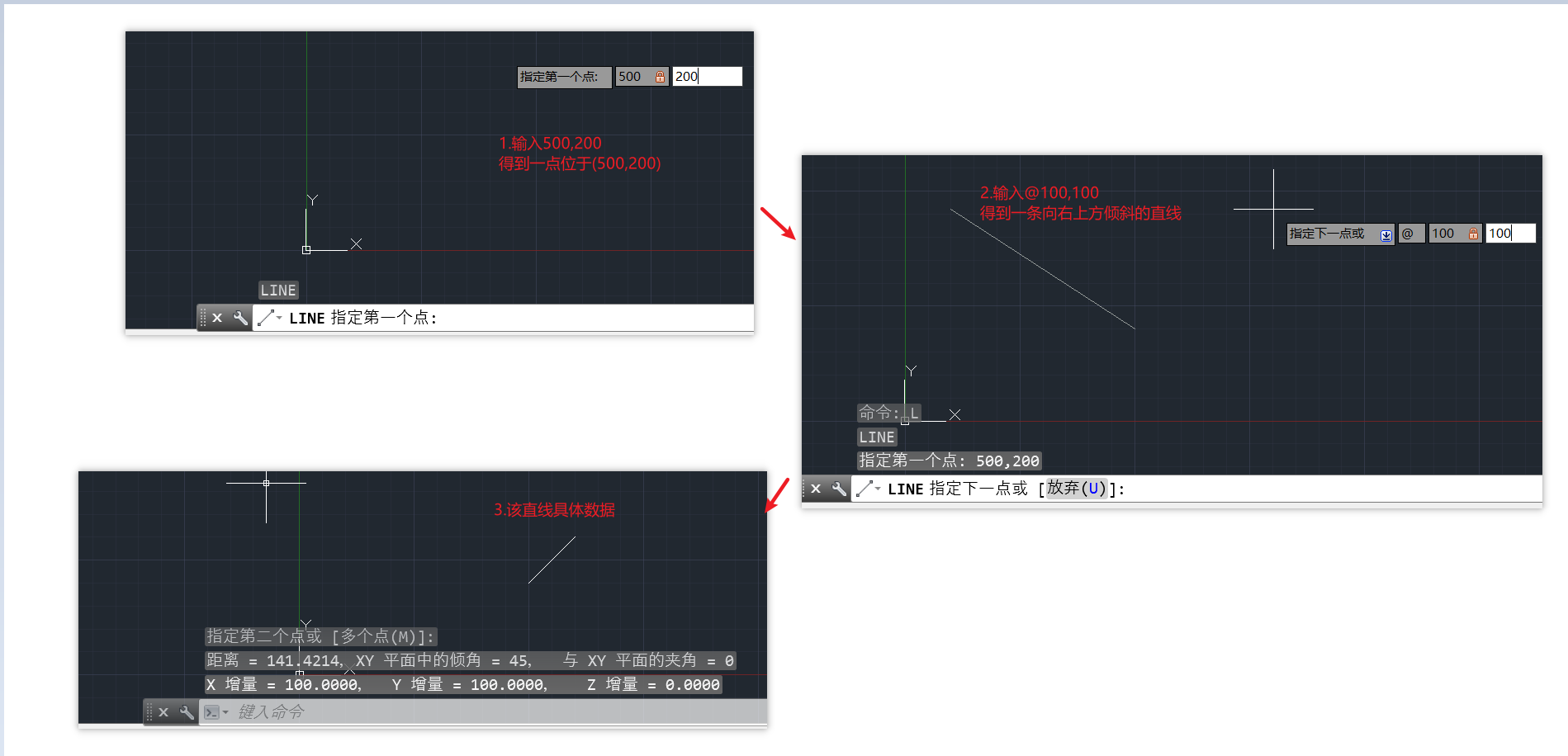

比如，$(500,200)$表示绝对坐标，这是相对于原点来说的，而$@(100,100)$表示相对坐标，相对$(500,200)$这个点来说的。具体实例如下图所示

夹点 Grip

• 1.夹点介绍
• 2.夹点相关设置

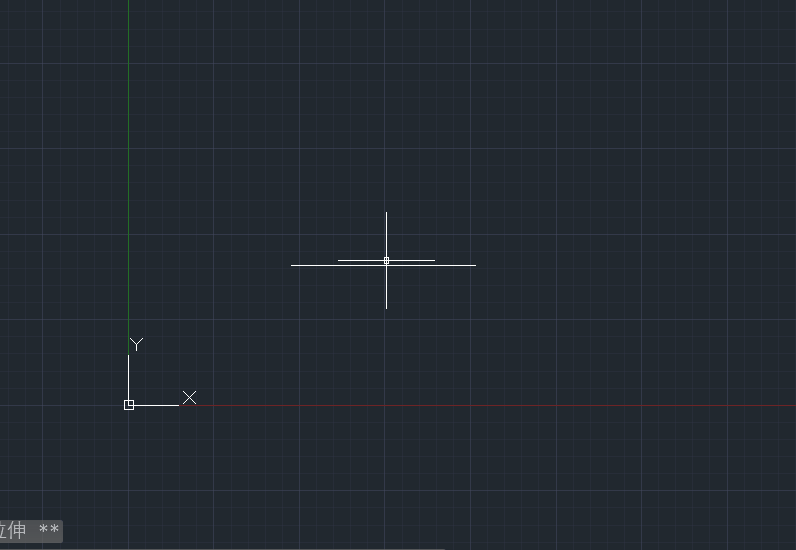

• 3.利用夹点移动对象
• 4.利用夹点拉伸/拉长对象
• 5.多重旋转

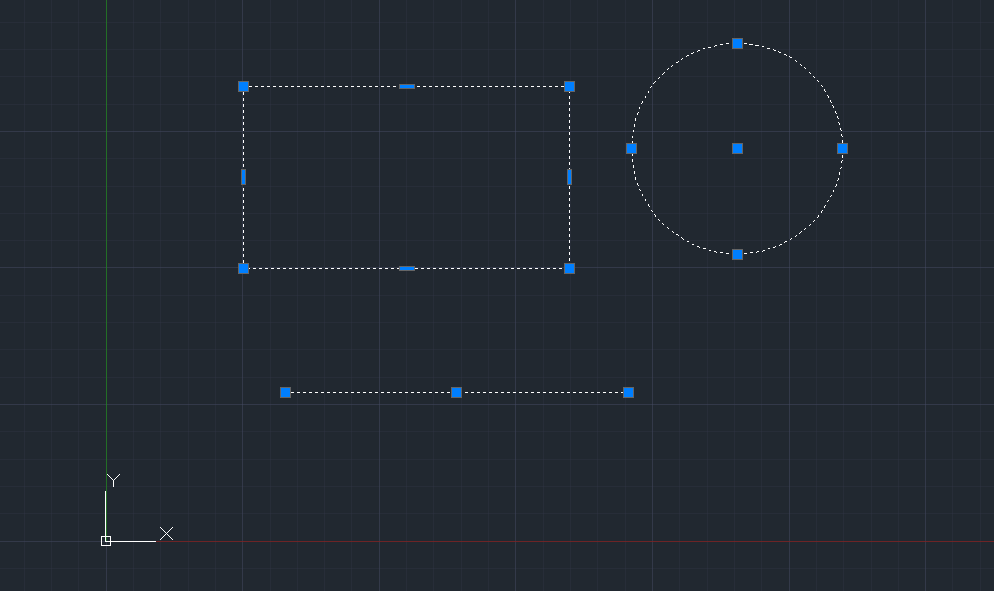

如下图所示，这些被选中对象上分布着一些蓝点，这些蓝点都叫做夹点

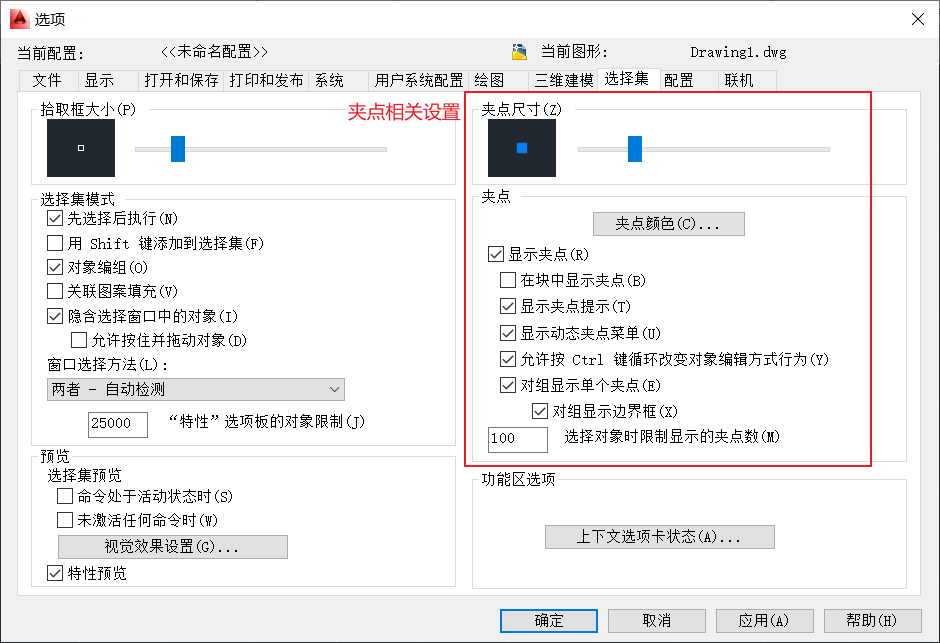

在“选项” - “选择集”选项卡中可以设置夹点

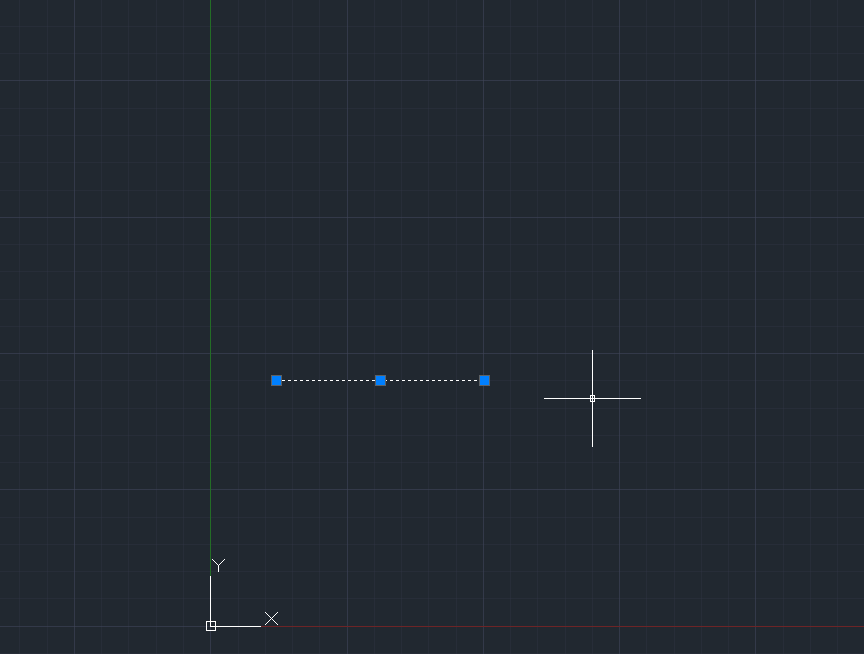

利用夹点拉伸对象，如下图所示

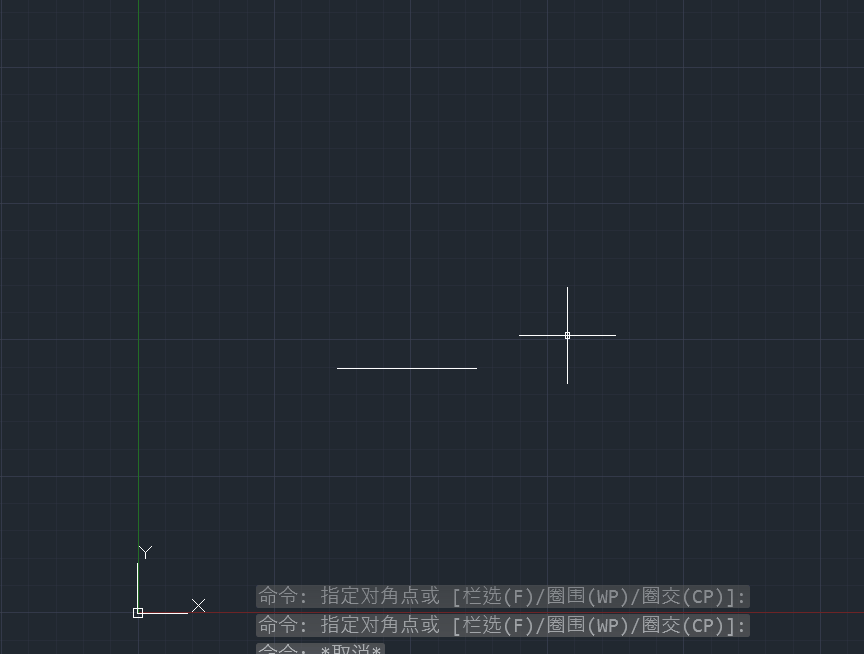

利用夹点拉长对象

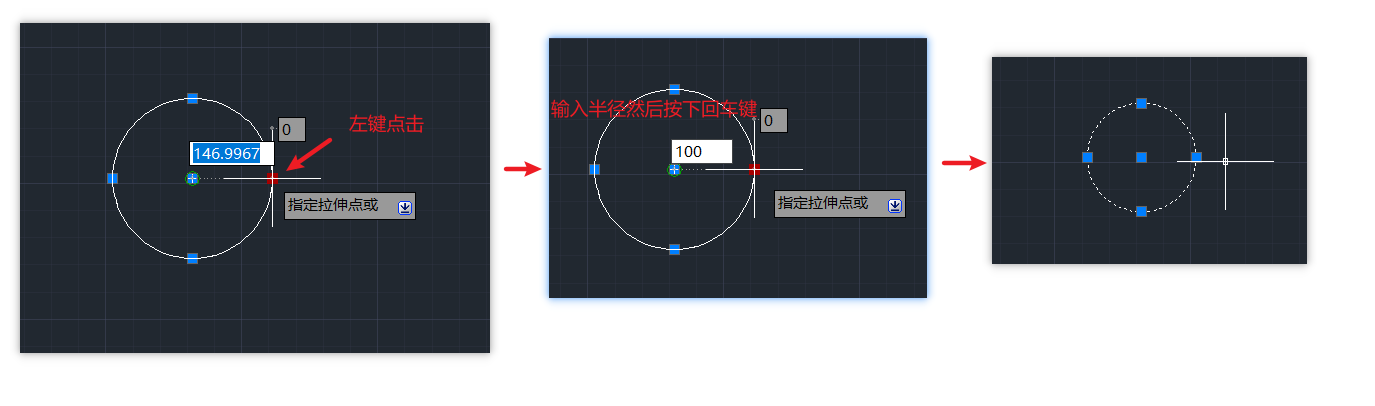

拉伸命令可用于修改圆半径

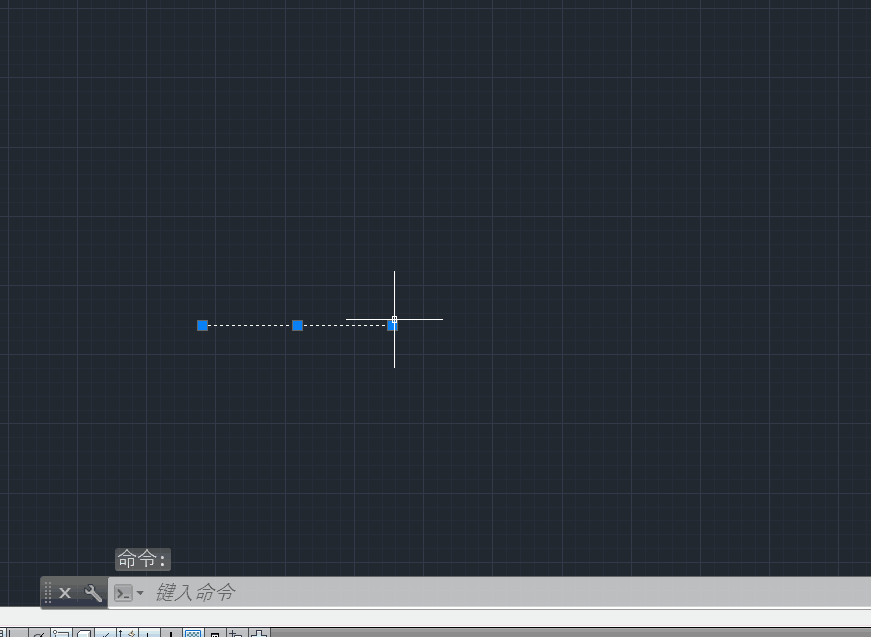

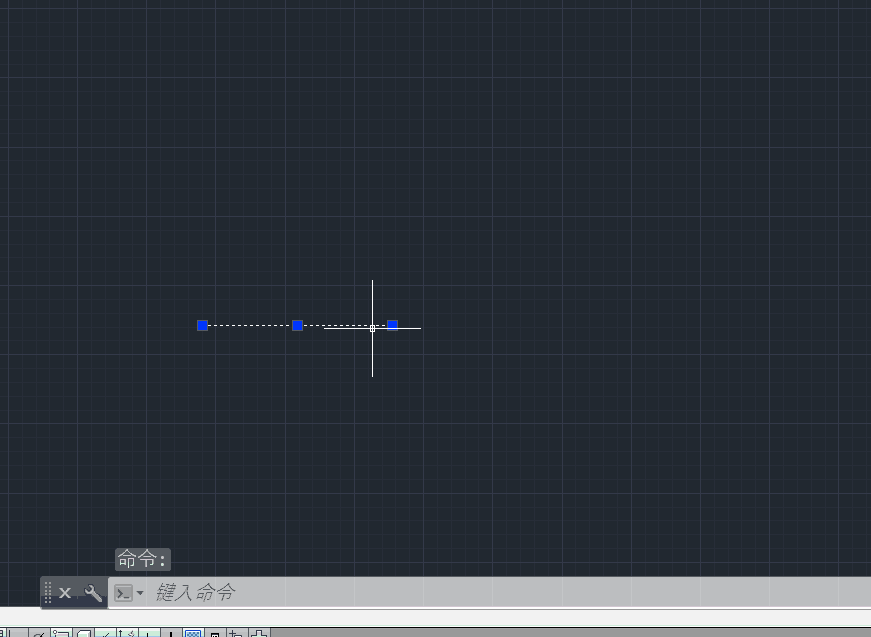

在拉伸状态下才能进行多重旋转，需要开启复制功能和旋转功能，如下图所示

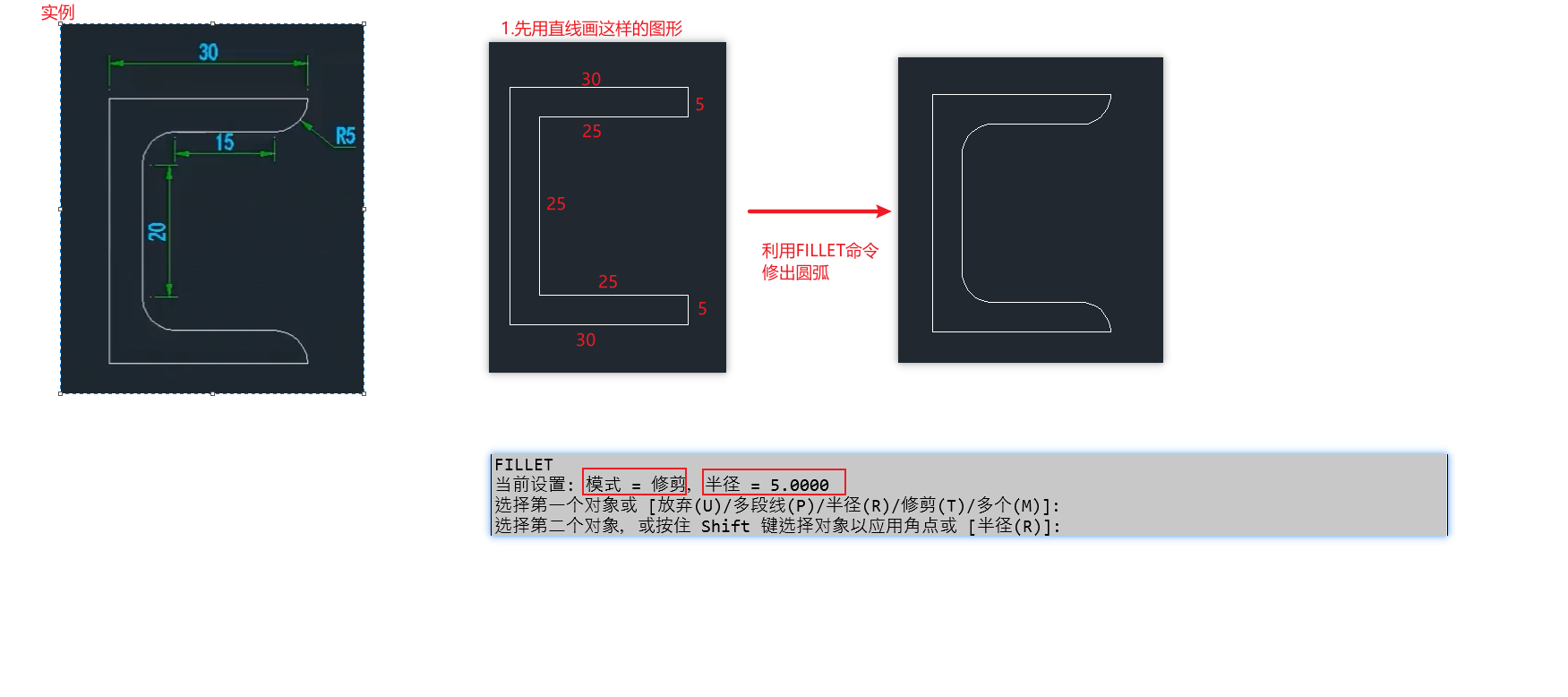

直线 Line

命令窗口输入L + Space即可快速调用直线命令。

直线定一点后再确定另一点后即可绘制一条直线。

开启正交模式，按F2切换到命令行输入，输入L回车。可以绘制水平和垂直的线。

直线命令时，我们可以控制直线向某个方向，并输入一个长度值value并确认，那么AutoCAD会自动按光标所在直线的方向自动绘制长度为value的直线。

矩形 Rectangle

命令窗口输入REC + Space即可快速调用矩形命令。

矩形命令。一般地，我们确定两个角点即可绘制一个矩形。角点指的是矩形的对角线的两个端点。

利用相对坐标绘制固定长宽的矩形

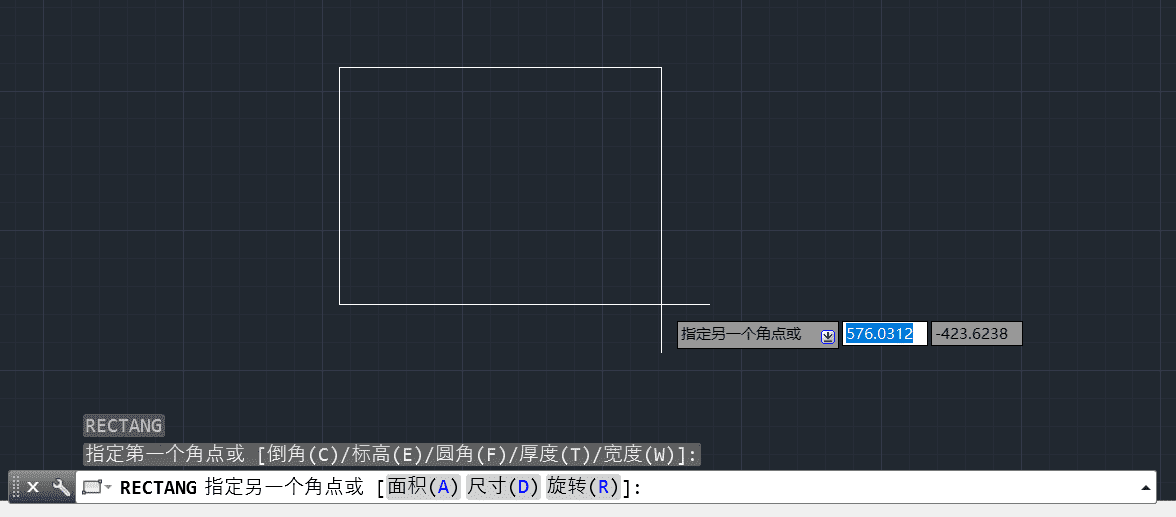

如下图所示，先确定第一个焦点

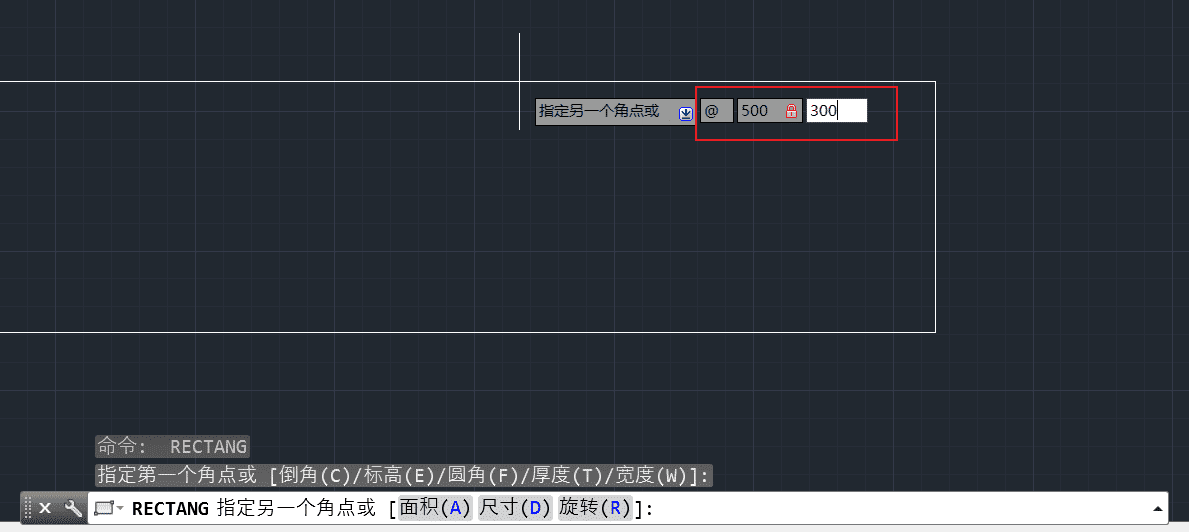

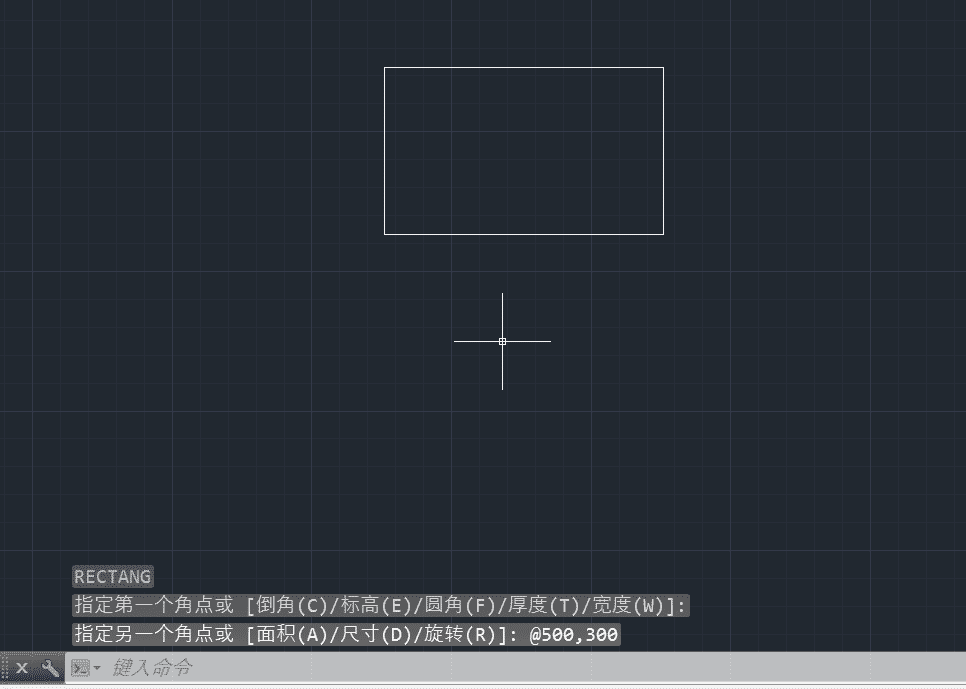

如下图所示，直接键盘依次输入@500,300，这样就可以指定一个向x轴正方向增长500，y轴正方向增长300的矩形

最终矩形如下图所示

圆 Circle

命令窗口输入C + Space即可快速调用圆命令。

绘制圆形的方式有：

1. 指定圆的圆心，加上半径/直径
2. 指定三点
3. 指定两点
4. 指定两个切点和半径
5. 指定三个切点

当使用CIRCLE命令时，默认使用指定圆的圆心的方式绘制。确定好圆心后，需要提供半径或直径来完成画圆。

• 1.指定圆心加上半径/直径
• 2.指定三点
• 3.指定两点
• 4.指定两个切点和半径
• 5.指定三个切点

先确定一点为圆心，在提供半径/直径的数据即可。

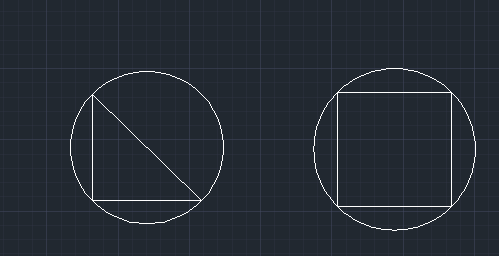

这个方式可用于多边形外接圆。具体例子如下图所示

此方式的例子如下图所示

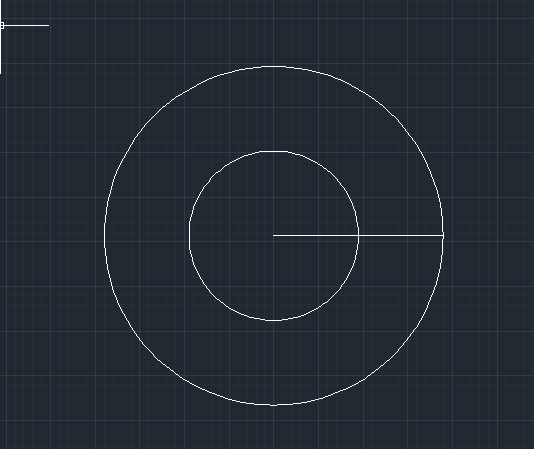

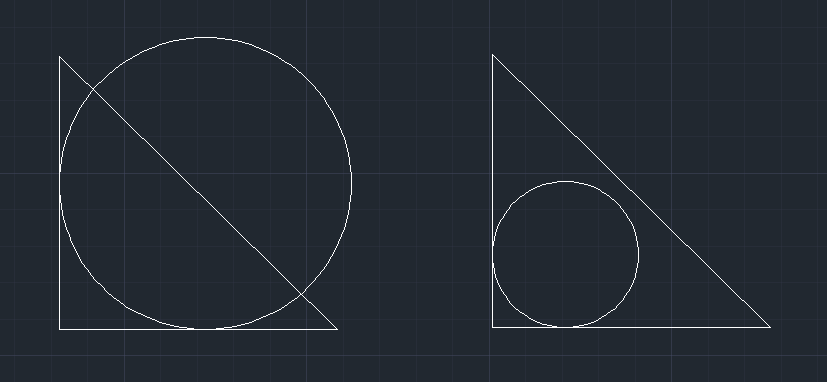

若已有一条直线A，开启对象捕捉中的“中点”和”交点“可以分别画出以${1} \over {2}$直线长度为半径和以直线为半径的圆心

此方式的例子如下图所示

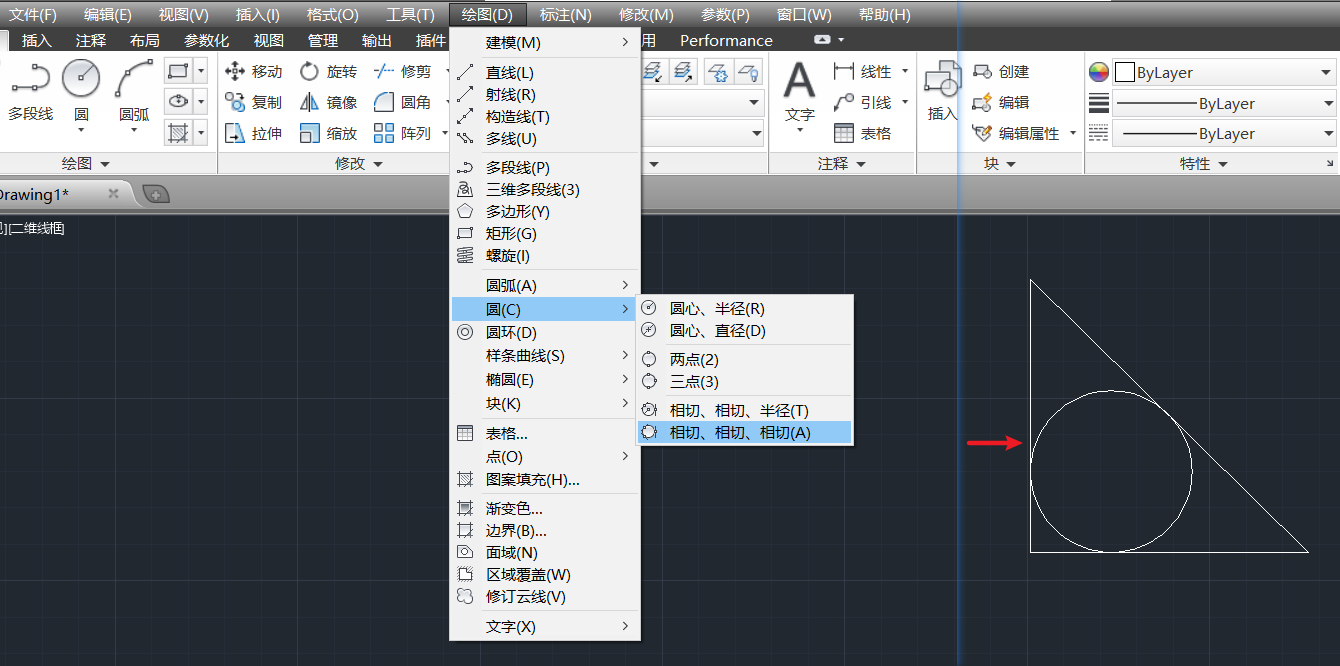

此方式的例子如下图所示

多边形 Polygon

命令窗口输入POL + Space即可快速调用多边形命令。

绘制多边形的步骤

1. 提供边数
2. 指定正多边形的中心点 / 边
3. 指定内接于圆或外切于圆，并提供半径 / 指定边的第一个和第二个端点

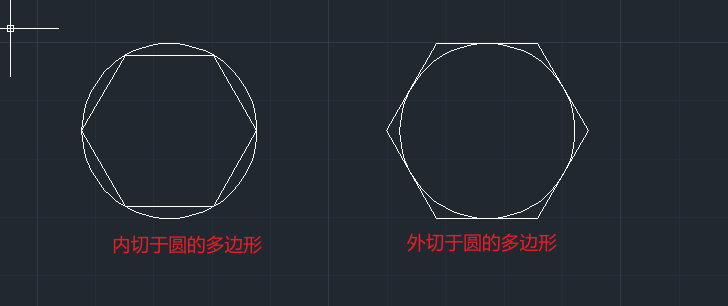

下图所示都是以圆半径为15的多边形，区别在于是多边形内切于圆还是外切于圆

多段线 Polyline

命令窗口输入PL + Space即可快速调用多段线命令。

• 使用爆破命令和Join/PEDIT命令注意事项
• 绘制箭头
• 多段线转圆弧
• 直线加宽 以及 改变直线两端的宽度
• 带圆弧的多段线实例
• 多线段中画没给出角度的圆弧的注意事项

由一个多段线绘制而成的图形是一个整体，可以使用爆破命令进行分解。

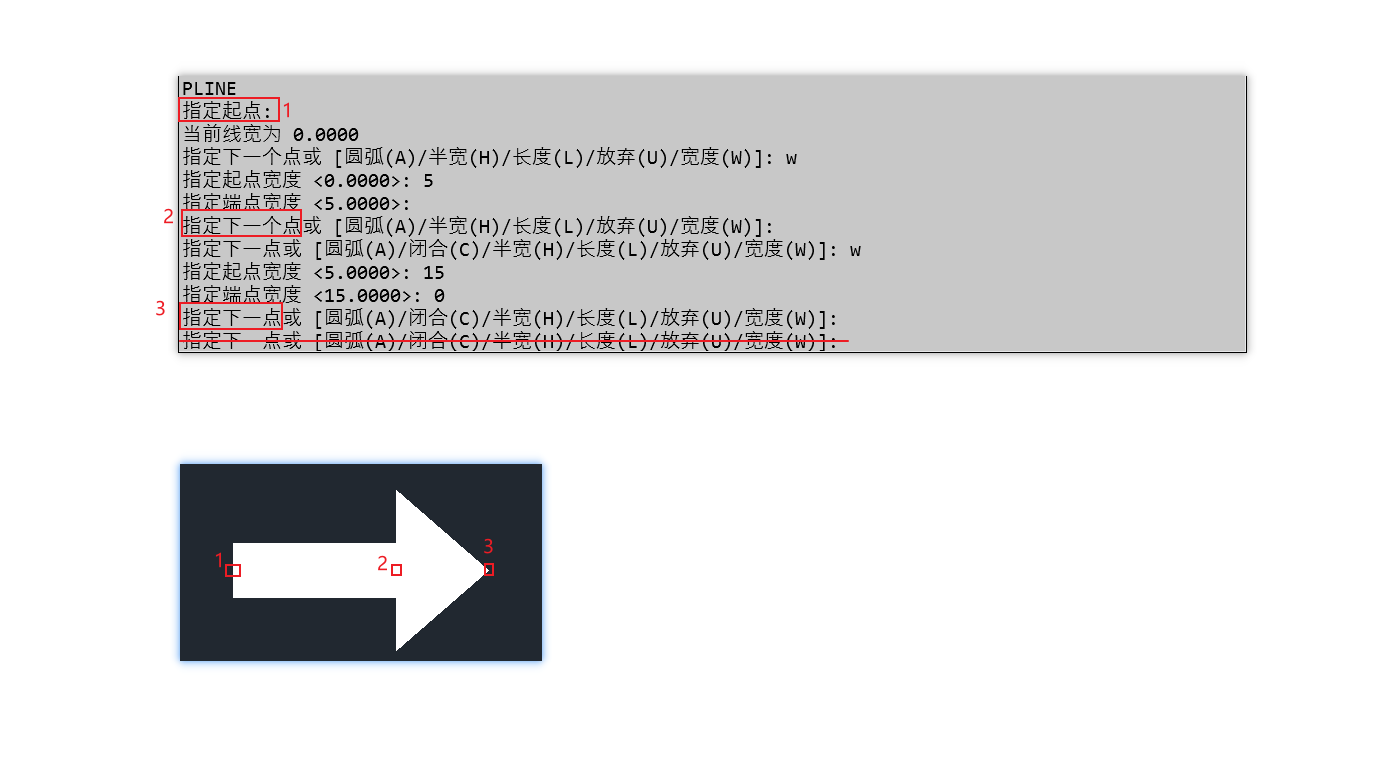

使用单个多段线命令绘制一个箭头，那么这个箭头是一个整体，属于一个多段线。对多段线进行爆破(EXPLODE)命令分解，多段线的宽度会丢失，变成直线。比如，对箭头进行爆破，会分解出两条直线。

矩形是一个整体，可以由一个多段线绘制而成。对矩形进行爆破(EXPLODE)命令分析，会分解出四条直线。

直线相连接而成的图像不是一个整体。直线无法分解，因而无法使用爆破命令进行分解。

两条直线首尾相接，但它们不能组成一个整体，因此并不是多段线，也无法对它们进行分解。

使用合并（Join）命令合并直线时需要注意：

1. 线与线相连，并且线都在同一方向，可以合并成一条直线。

2. 线与线相连，线不在同一方向，可以合并成一条多段线。

3. 线与线一旦出现交叉时，则无法合并。

使用多段线编辑（PEDIT）命令可以将多个线合并为多段线。

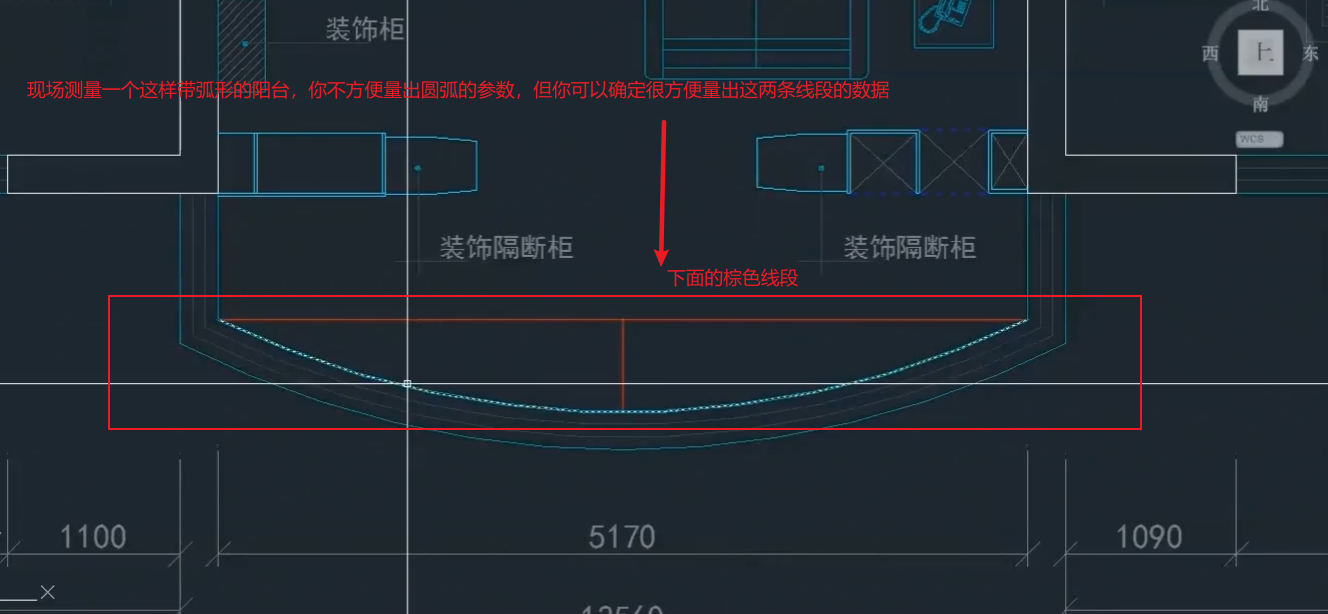

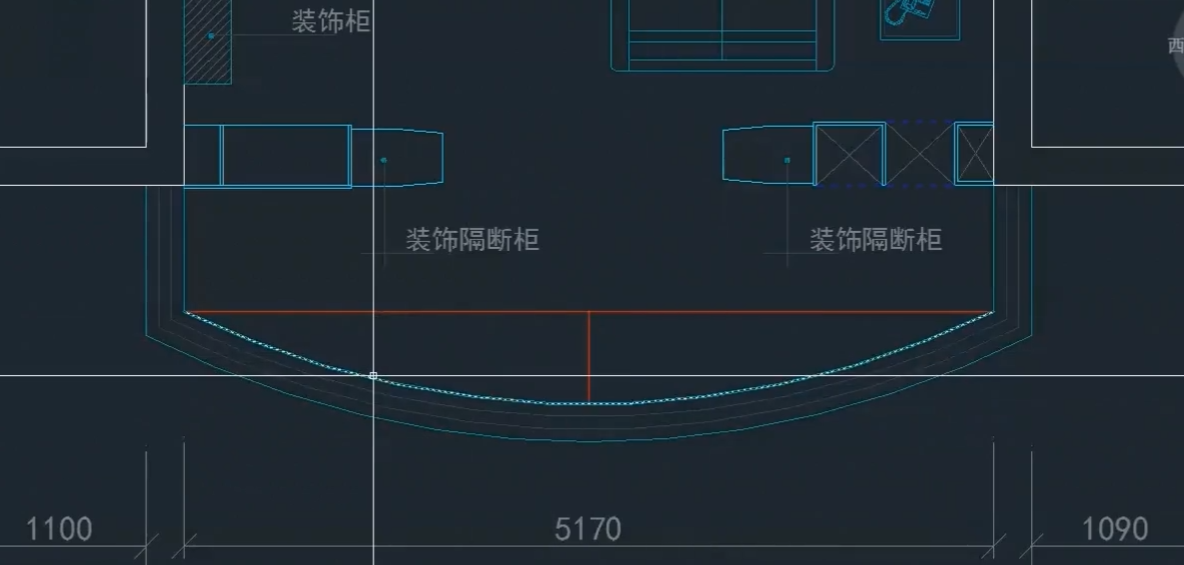

带弧形的阳台的尺寸数据不好测量，但我们可以测量圆弧两个端点之间的距离 以及 这两端点之间连线的中点到圆弧边的距离

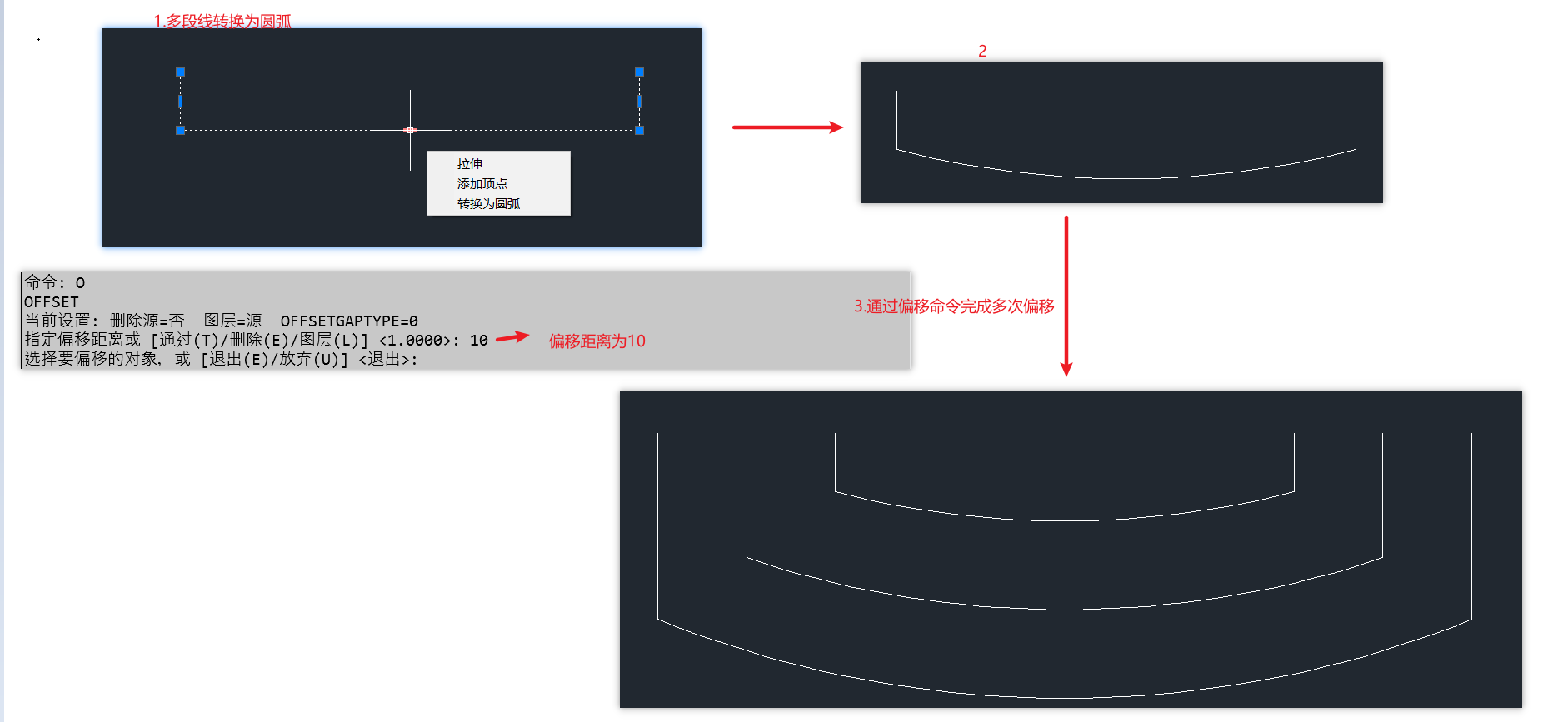

类似的多段线我们可以通过偏移的方式得到，因此还需要测量偏移量即可。绘图过程如下图所示

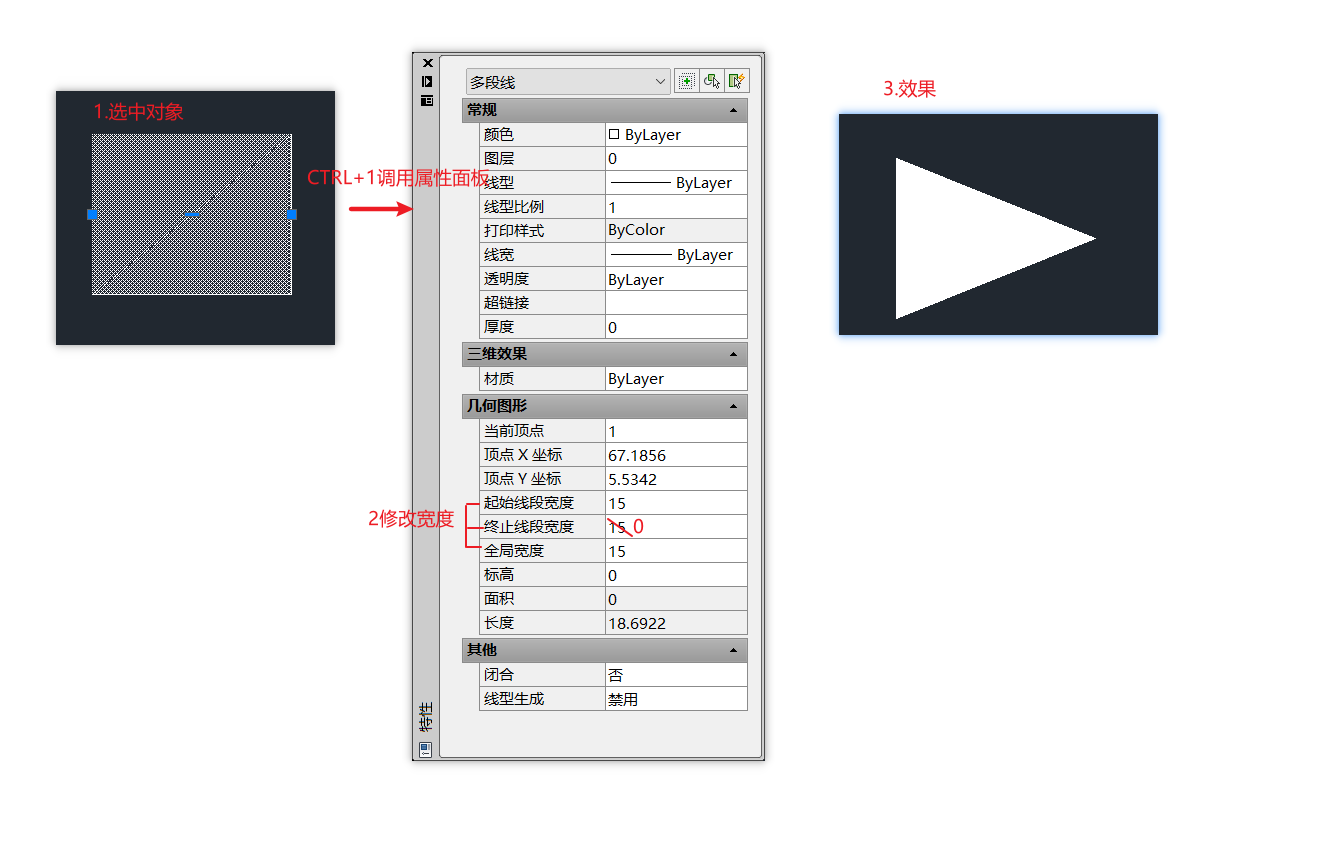

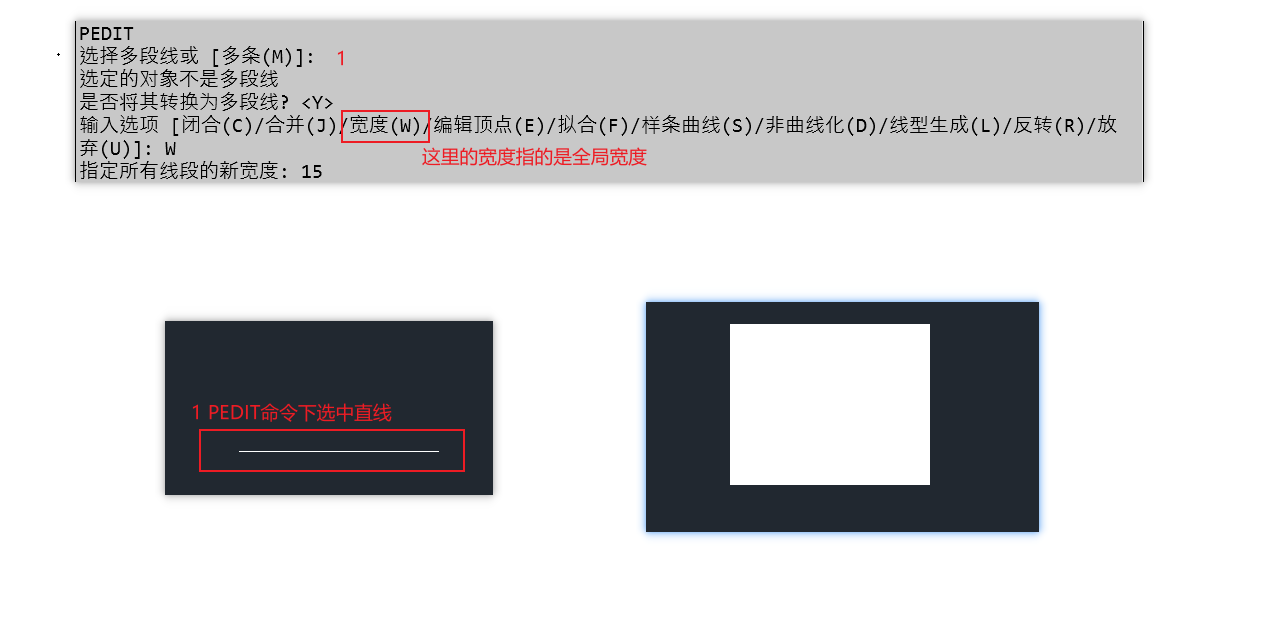

直线加宽

改变直线两端的宽度

或者使用多段线命令画：

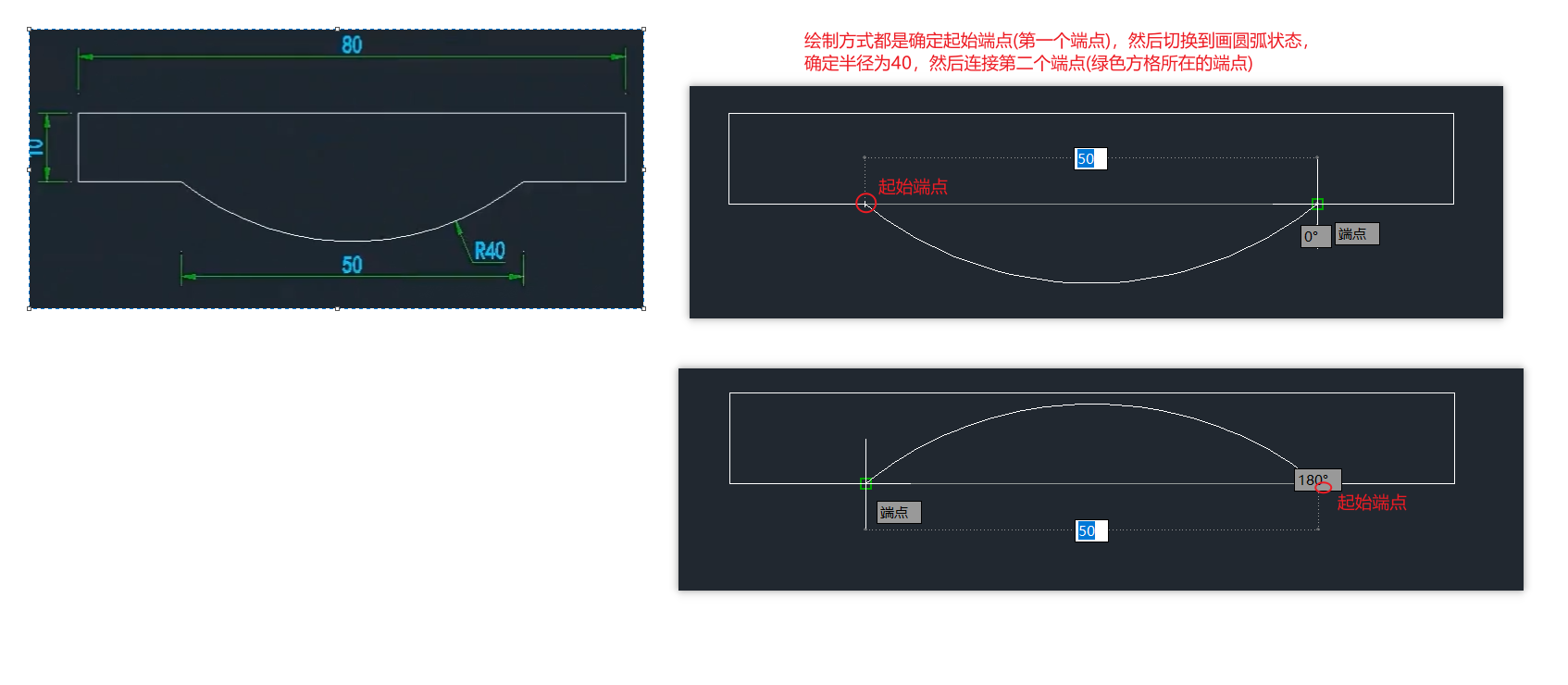

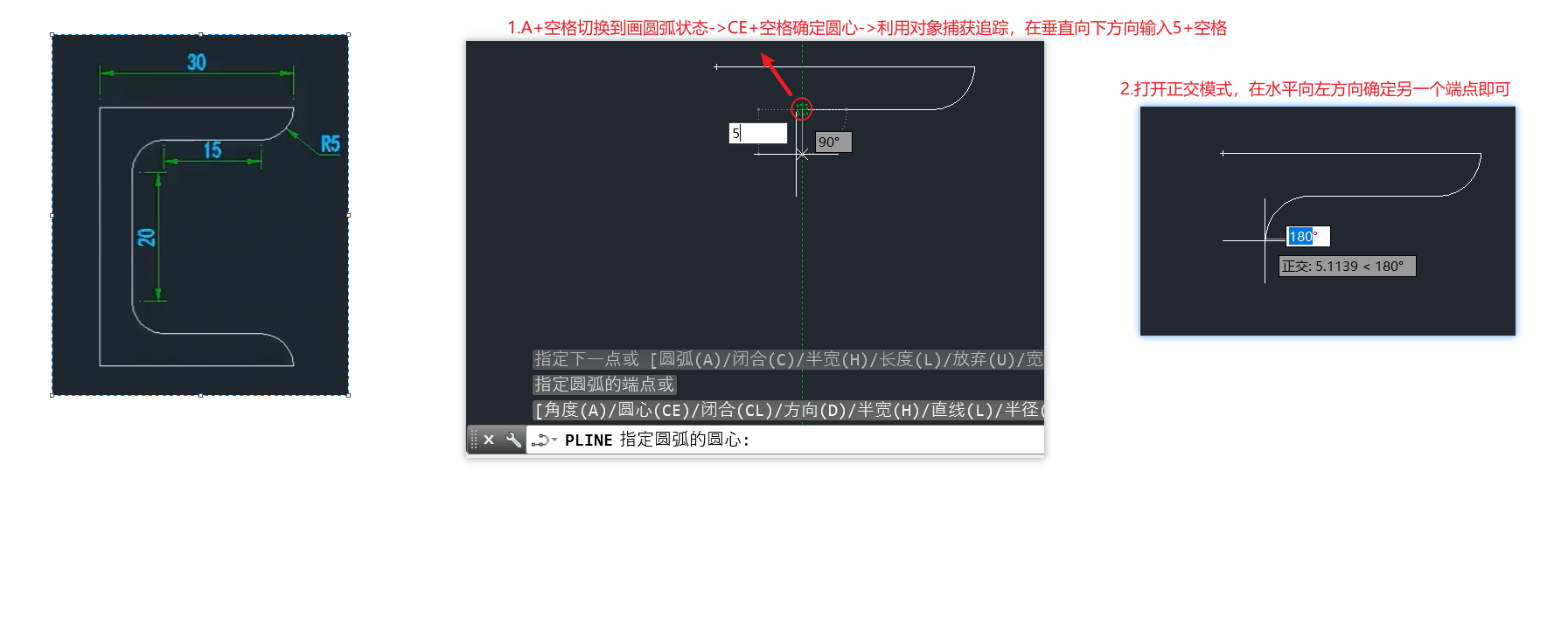

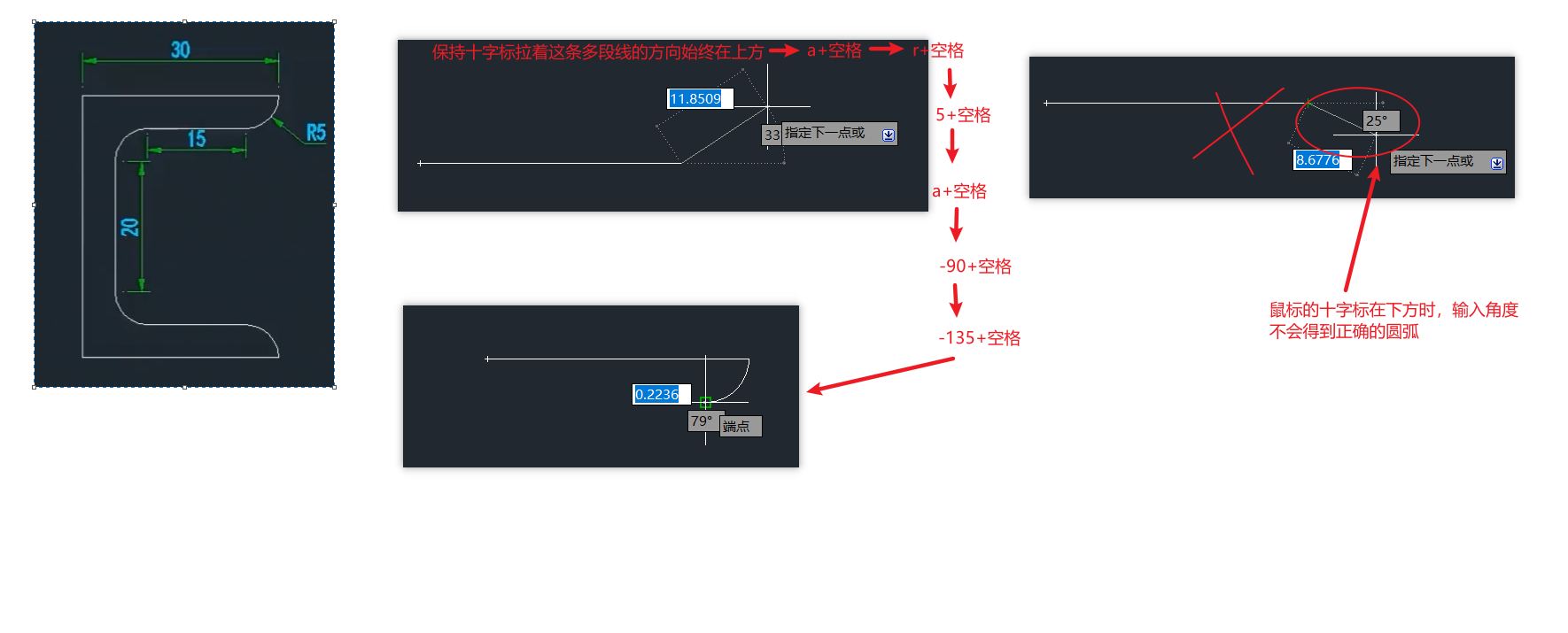

由于十字标放在水平线下方会导致画出的圆弧不符合预期，因此把十字标放在上方，那么角度的计算是按以x轴正方向，逆时针旋转形成的夹角为正值。

第一个圆弧画好了，在PL命令状态按L + Space恢复到画直线的状态。

画完直线后，可以画第二个圆弧

接下来剩下的圆弧都按着上面两张图的任意一种画法来画就行了。

这种圆弧一定要按逆时针方向绘制，至于为什么请看下图

图案填充 Hatch

• 命令介绍
• [案例]室内填充地板

通过按下H + Space调用图案填充命令。

通过选中填充了图案的对象，按下H + Space调用图案填充编辑面板。

填充命令也要求对象为封闭面域，因此，对于非封闭对象，需要临时补线。

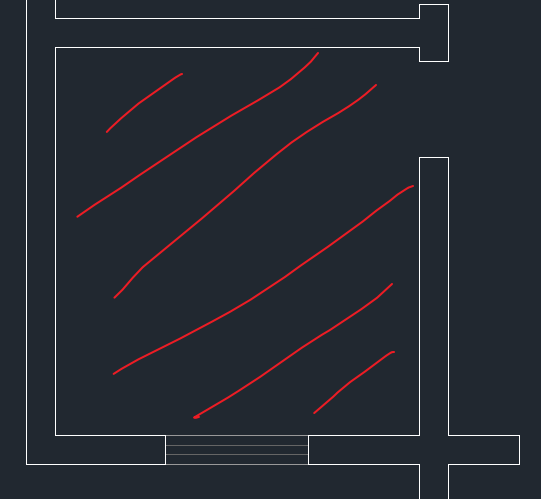

对图纸中的卧室填充地板

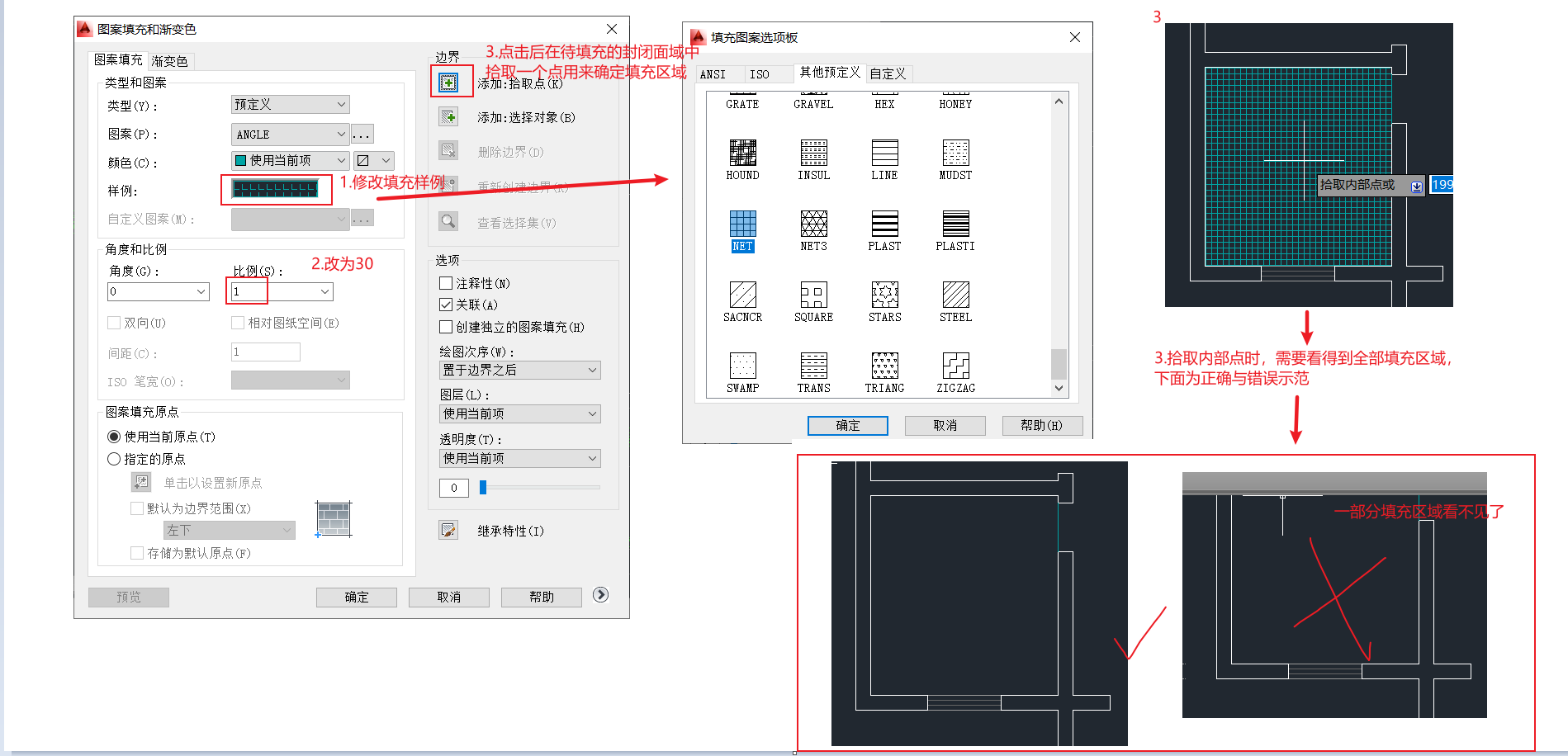

调用填充命令后，按下T + Space进入图案填充和渐变色设置面板，然后按如图所示完成操作

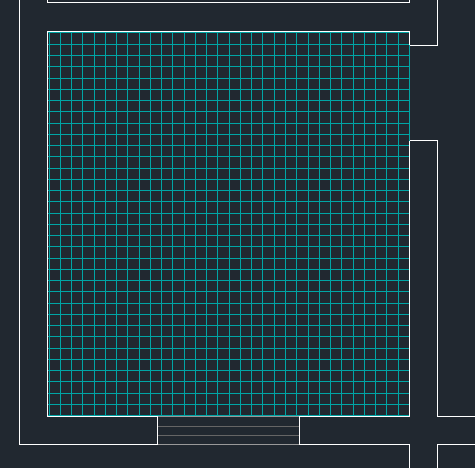

得到这样一个对象

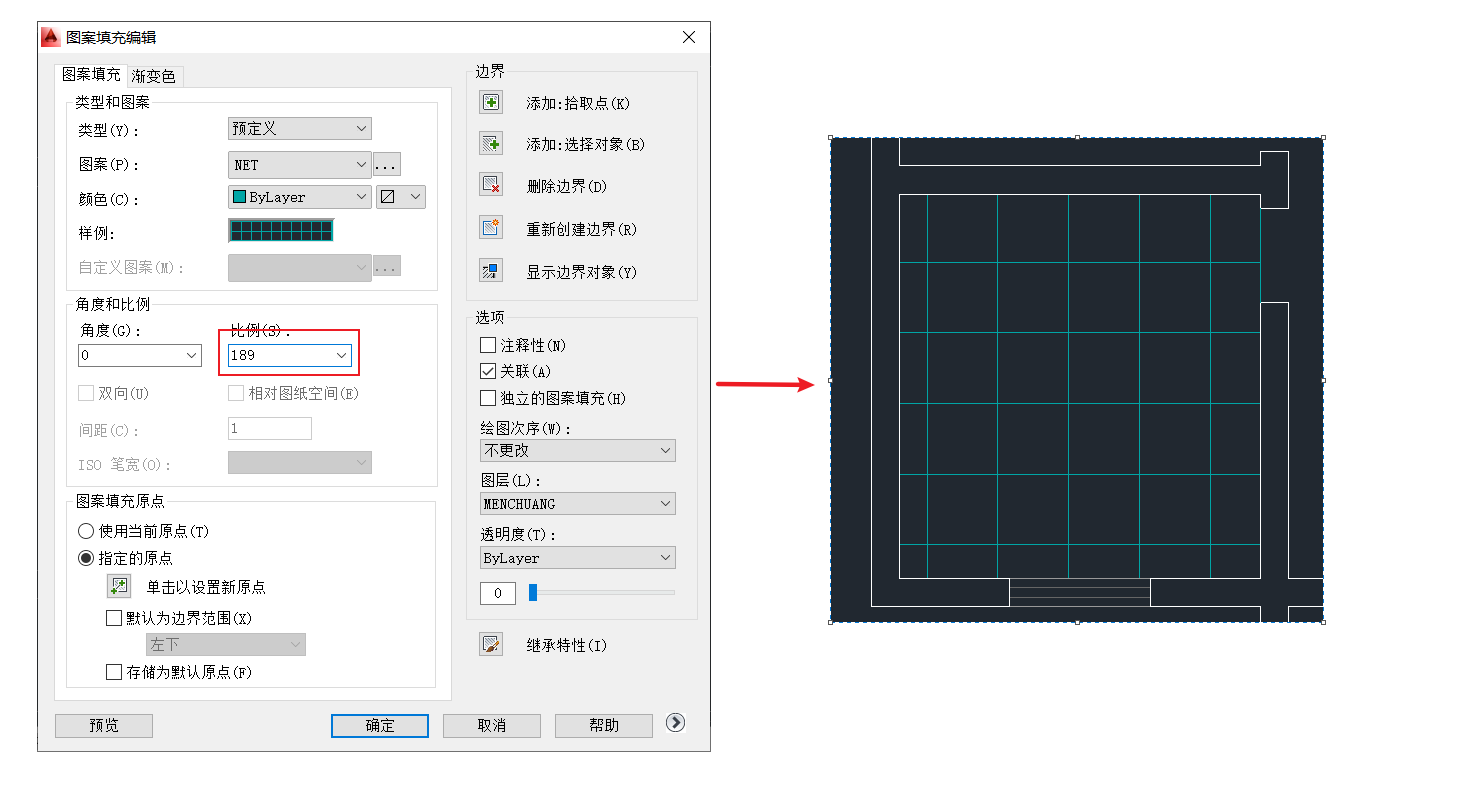

HE调用图案填充编辑面板，修改样例大小：

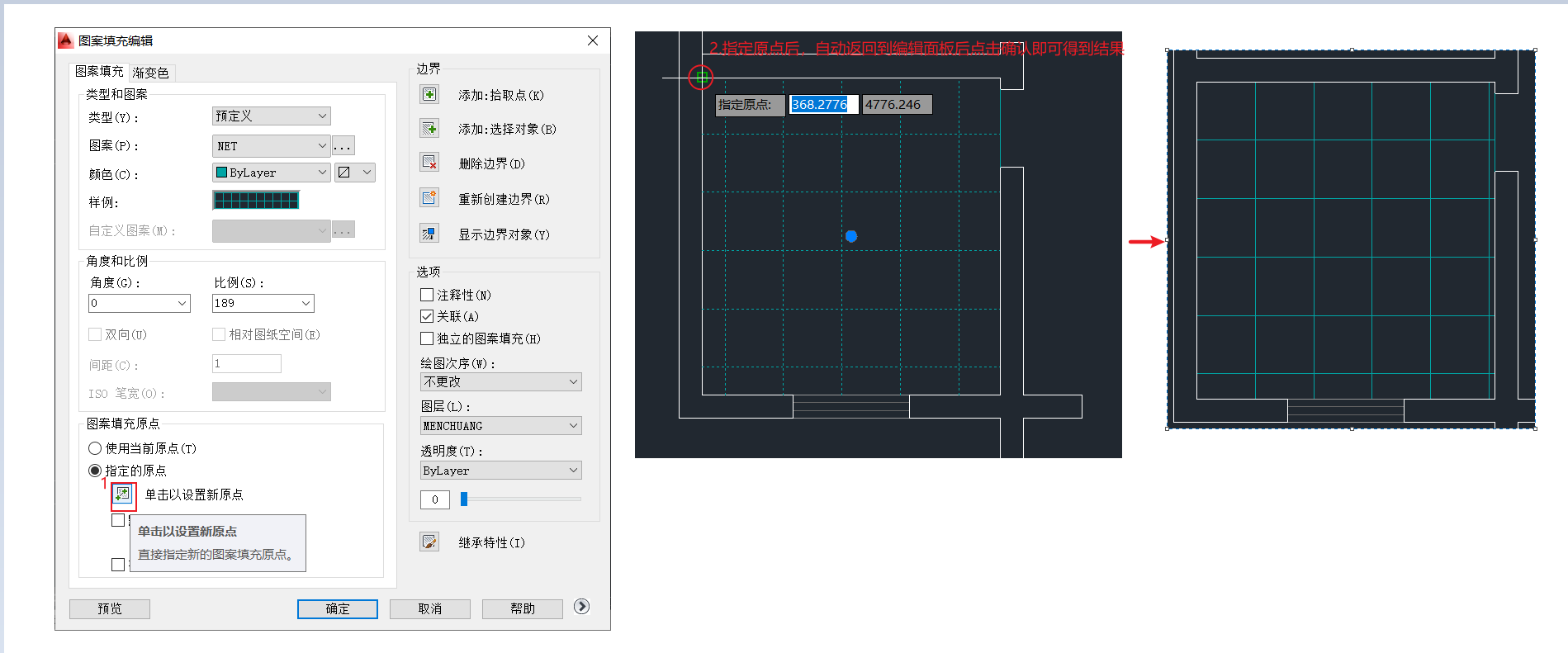

HE调用图案填充编辑面板，修改样例起始点：

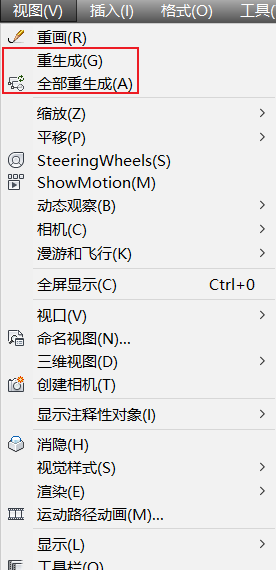

重绘视图中的图形

重生成 REGEN：Regenerates the drawing from within the current viewport. 重新绘制当前视图的图形。

全部重生成 REGENALL：Regenerates the entire drawing and refreshes all viewports. 重新绘制所有图形和刷新所有视图。

图形是由对象构成的。当遇到图形显示不全时，可以使用REGEN命令或REGENALL对图形进行重绘。

多线 MLine

多线命令通过命令窗口输入ML确认后调用。

多线命令画线前要先确定样式，因为绘制多线完成后是不可修改样式的。

多线样式面板调用

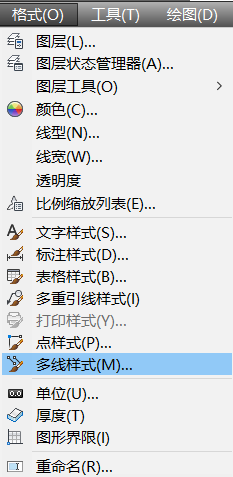

工具栏 - 格式 - 多线样式中打开多线样式面板：

也可以通过命令窗口输入MLSTYLE确定后打开多线样式面板

新建样式和保存

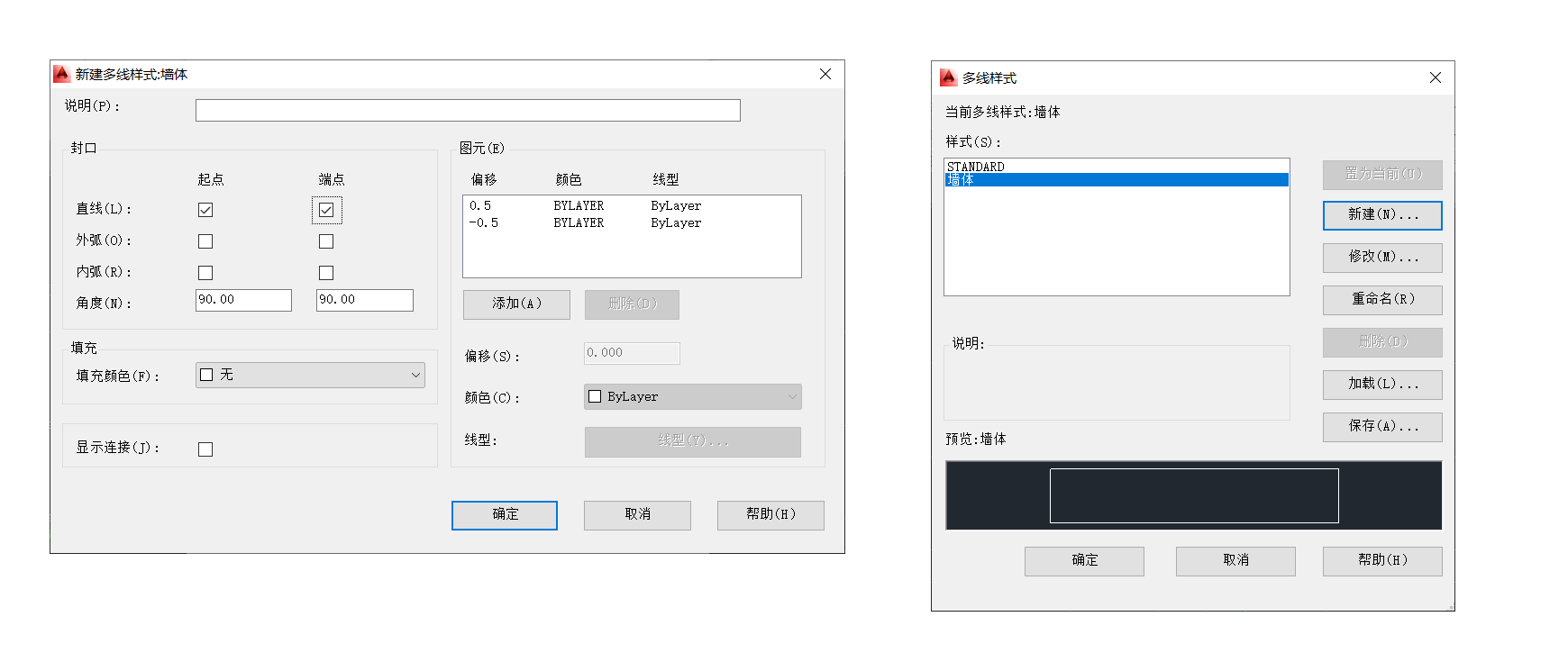

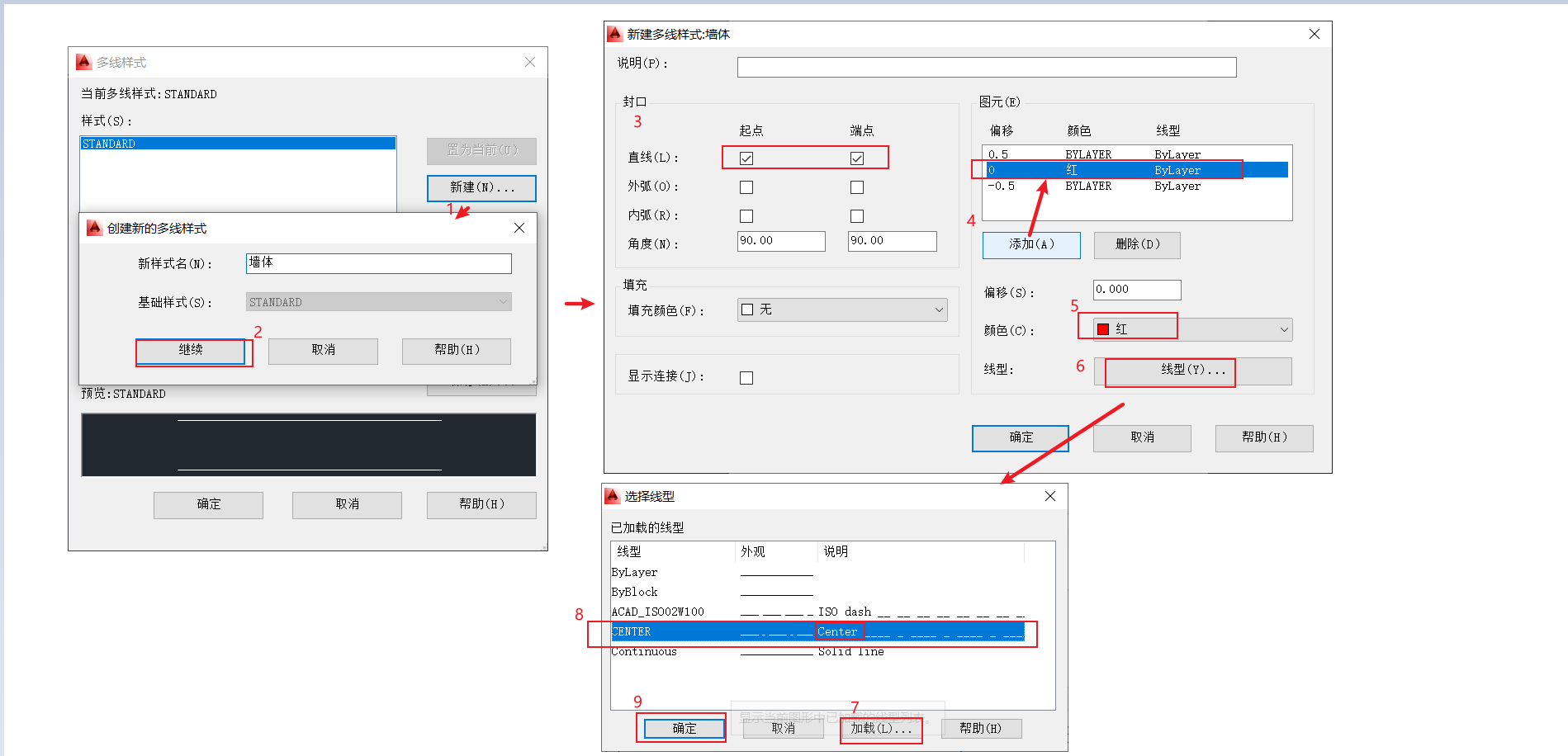

新建墙体样式的例子

图元：图形元素。这里的图元指的是线段

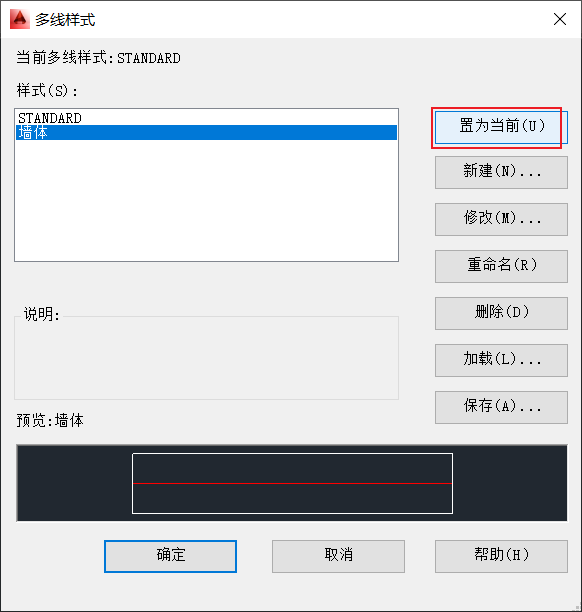

建立新样式后，使用当前样式：

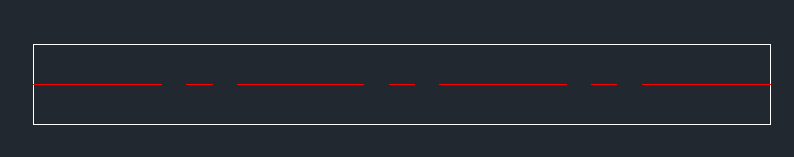

样式效果：

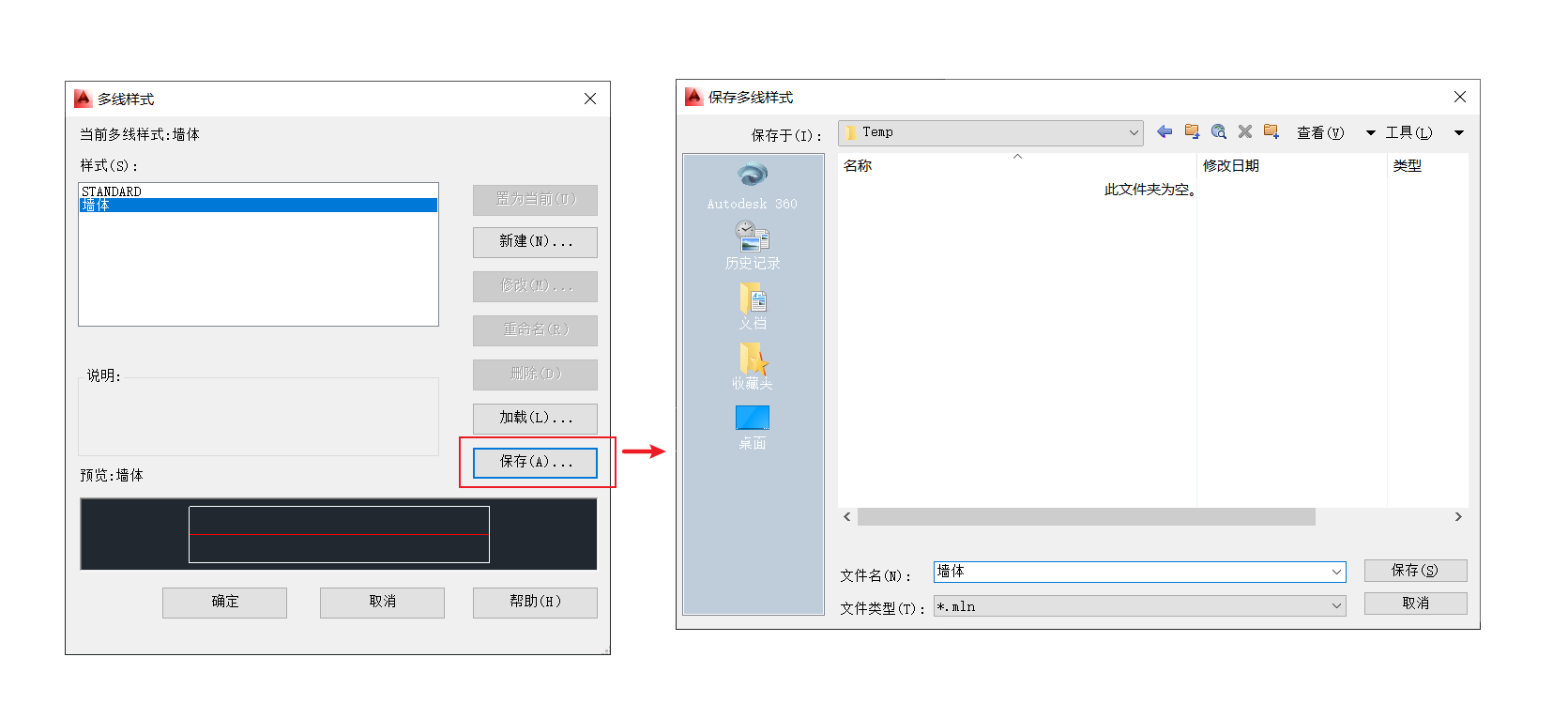

多线样式保存

多线的对正和比例

多线命令还有两个功能，一个为对正，一个为比例：

以刚才的墙体样式为例，该样式有三条直线，分别偏移0.5，0，-0.5，最上和最下直线之间的距离为1，那么此时比例正好代表多线宽度。

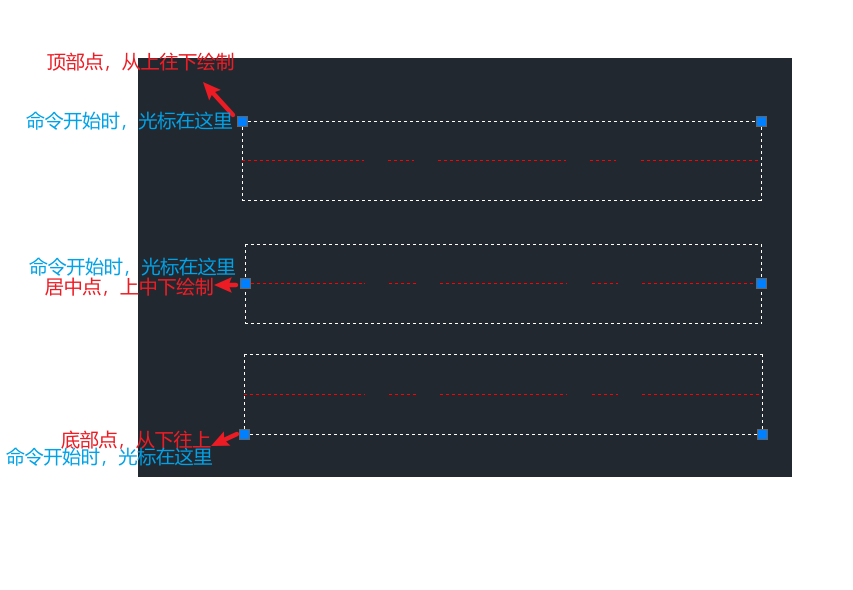

对正：用来指定在哪一点绘制多线。你可以指定三个点，一个为Top，一个为Zero，一个Bottom。

• Top：顶部点
• Zero：居中点
• Bottom：底部点

多线编辑和修剪

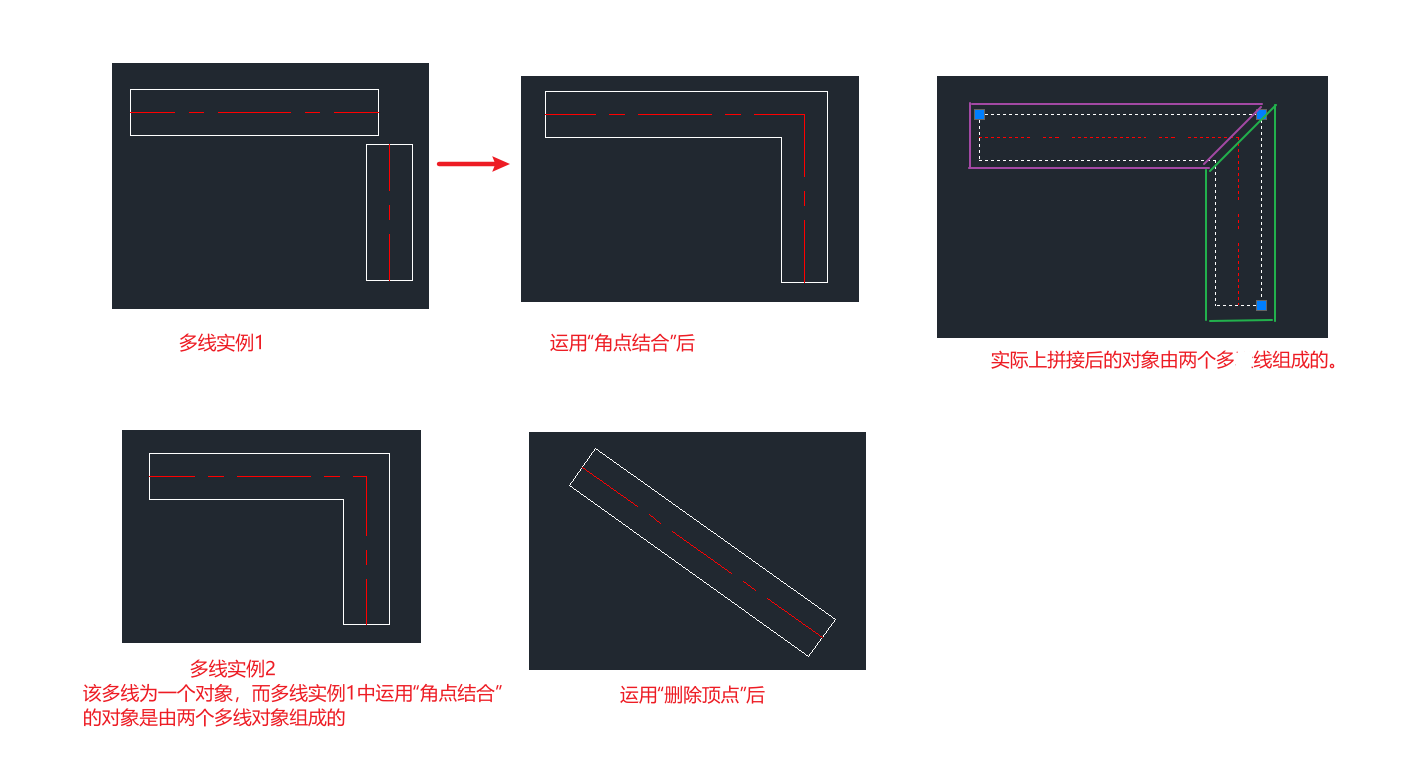

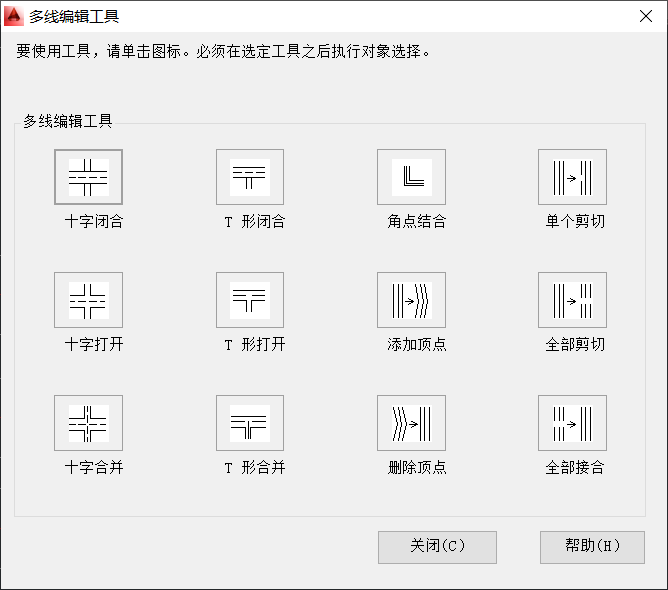

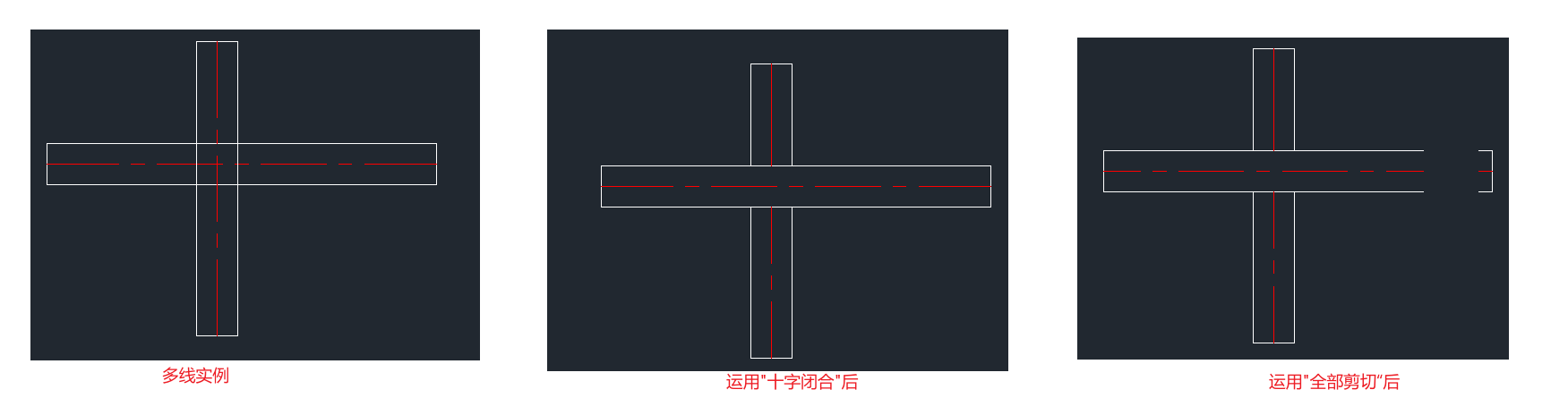

命令窗口输入MLEDIT调用多线编辑工具：

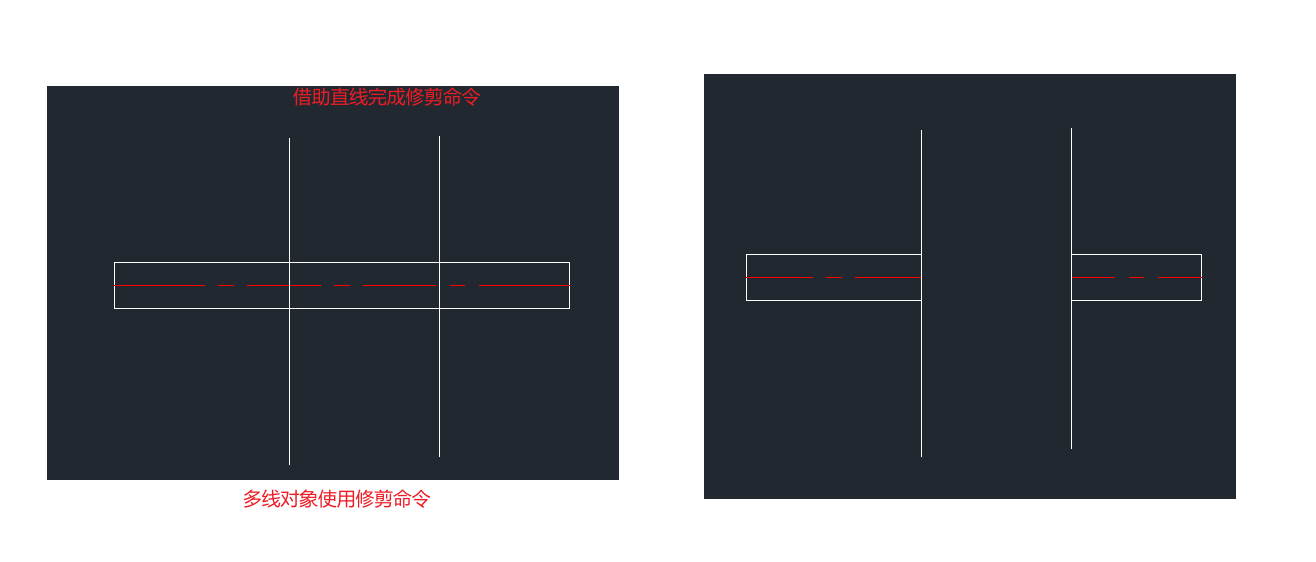

借助直线，修剪命令可以运用在多线对象中：

多线对象可以分解。

构造线 XLine

构造线命令通过命令窗口输入XL确认后调用。

• 绘制墙体

如果我们要制作一个墙体，可以利用构造线确定墙体的布局，然后在对象捕捉中开启“最近点”，在构造线布局中，利用多线命令绘制出墙体。

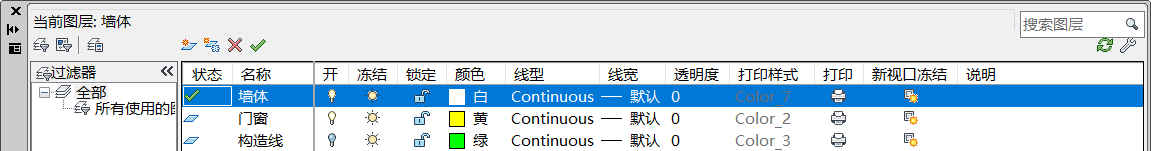

图层信息如下：

墙体构造线布局

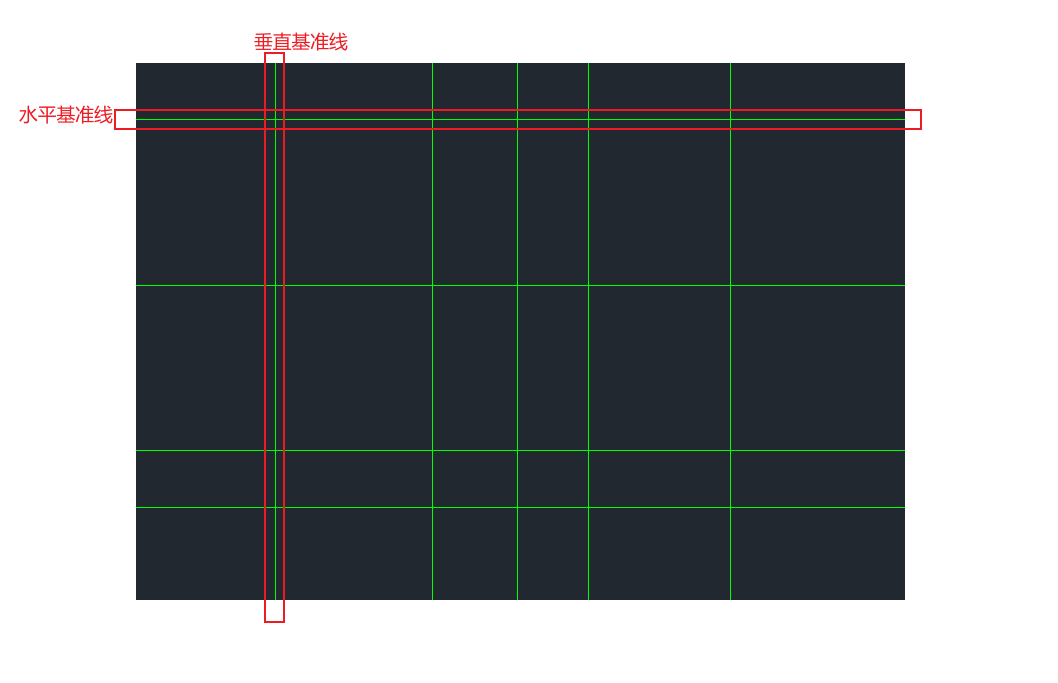

首先，利用构造线命令绘制墙体构造线布局：

1. 开启正交模式。
2. 绘制一条水平线和一条垂直线两条作为基准线。这两条基准线为墙体的起始基准线
3. 确定各墙体的距离，利用偏移命令对这两条基准线进行偏移。

利用偏移命令对基准线进行偏移，偏移距离为墙体中心与墙体中心的距离。

墙体参考距离值240mm

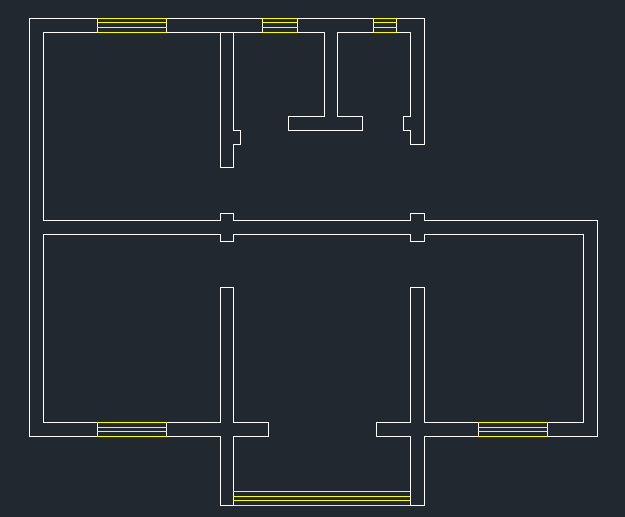

绘制墙体

多线命令绘制墙体：

1. 新建 / 加载墙体多线样式，多线命令比例设置为墙体宽度，对正为Zero。
2. 对象捕捉中开启“最近点”
3. 利用多线命令绘制墙体布局的边缘墙体以确定墙体总体结构
4. 绘制剩余墙体

多线命令比例设置为240。

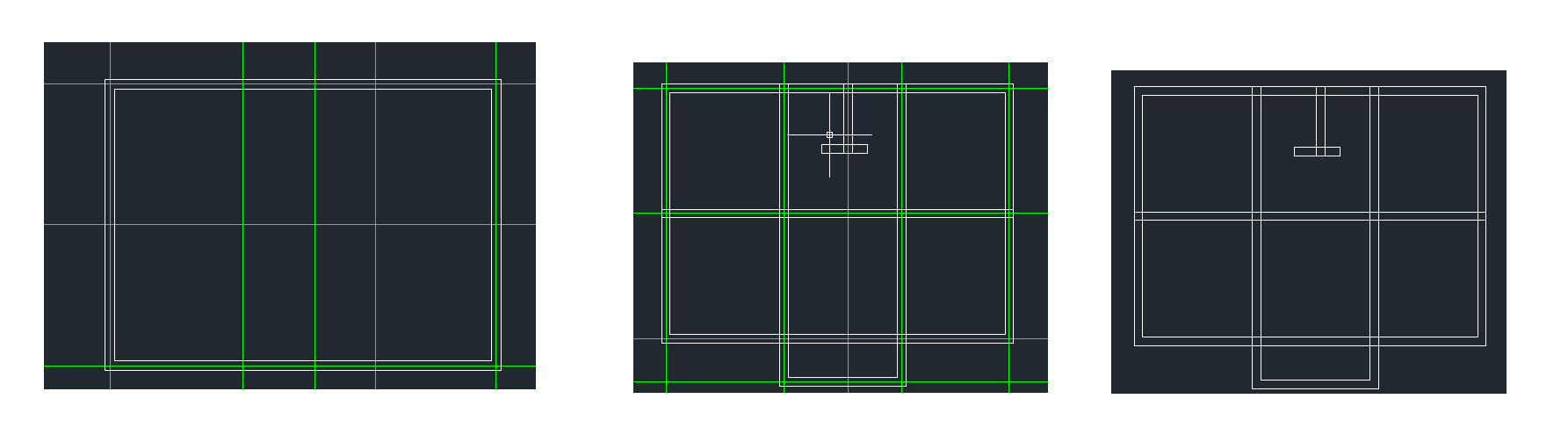

逐步绘制出墙体，然后关闭构造线图层。

完善墙体

可使用多线编辑工具，修剪命令，爆破命令等。
